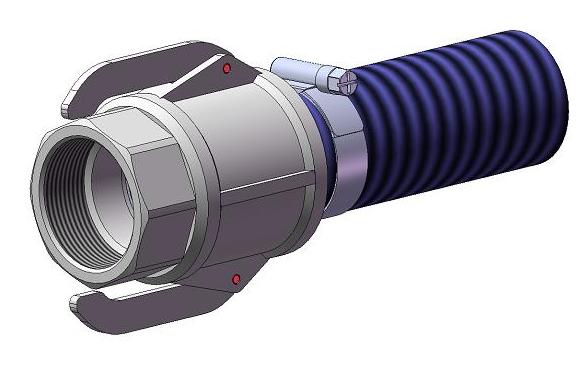

Соединение Камлок

Техническая особенность изделия заключается в использовании двух рычагов с эксцентриками (кулачками) на муфте и кольцевого желобка на адапторе. Данное устройство муфты обеспечивает виброустойчивое соединение с адаптером без использования дополнительного фиксирующего шплинта или других приспособлений. Гарантируется герметичность соединения при кратковременном превышении нормативного давления более чем в 2 раза. Сфера применения и планируемое давление определяют выбор материала. Изделия предназначены для эксплуатации при температуре - 30 °С … +230 °С.

Состав: Модели деталей 3D и сборочный чертеж Язык документа

Софт: SolidWorks, SLDPRT, SLDASM

Сайт: www

Просмотр файлов
Соединения Камлок\633-DBS Муфта BSPP с внутренней резьбой 1,25.SLDASM
Соединения Камлок\Соединение Камлок 1,25''.SLDASM
Соединения Камлок\Хомут червячный винтовой 32-50 W1 MEGA 0464632\Хомут червячный винтовой 32-50 W1 MEGA 0464632.SLDASM
Соединения Камлок\633-DBS Муфта BSPP внутренняя резьба.SLDPRT
Соединения Камлок\633-Е Адаптер наконечник для шланга.SLDPRT
Соединения Камлок\Хомут червячный винтовой 32-50 W1 MEGA 0464632\Винт.SLDPRT
Соединения Камлок\Хомут червячный винтовой 32-50 W1 MEGA 0464632\Лента.SLDPRT
Соединения Камлок\Хомут червячный винтовой 32-50 W1 MEGA 0464632\Лента1.SLDPRT
Соединения Камлок\Рычаг.SLDPRT
Соединения Камлок\Тяжелый напорно-всасывающий маслостойкий шланг 32 ПВХ 0520306.SLDPRT
Соединения Камлок\Штифт
Соединения Камлок\Хомут червячный винтовой 32-50 W1 MEGA 0464632
Соединения Камлок
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 2 419

248 FavoriteLoadingДобавить в избранное

Еще чертежи и проекты по этой теме:

Автор: Aleks62

Дата: 2014-03-12

Просмотры: 2 419

248 FavoriteLoadingДобавить в избранное

2 КОММЕНТАРИЕВ

1
2018-06-09 в 17:36 Ответить

Под какой условный проход?
Какая резьба?

    2
    2018-06-09 в 23:14 Ответить

    Где-то дюйм с четвертью трубной резьбы
