Станция гидравлическая 250 бар

0
3
45
0
0
200
1.00.000 Станция гидравлическая.STEP
3D модель Станция гидравлическая 250 бар
3D модель Станция гидравлическая 250 бар

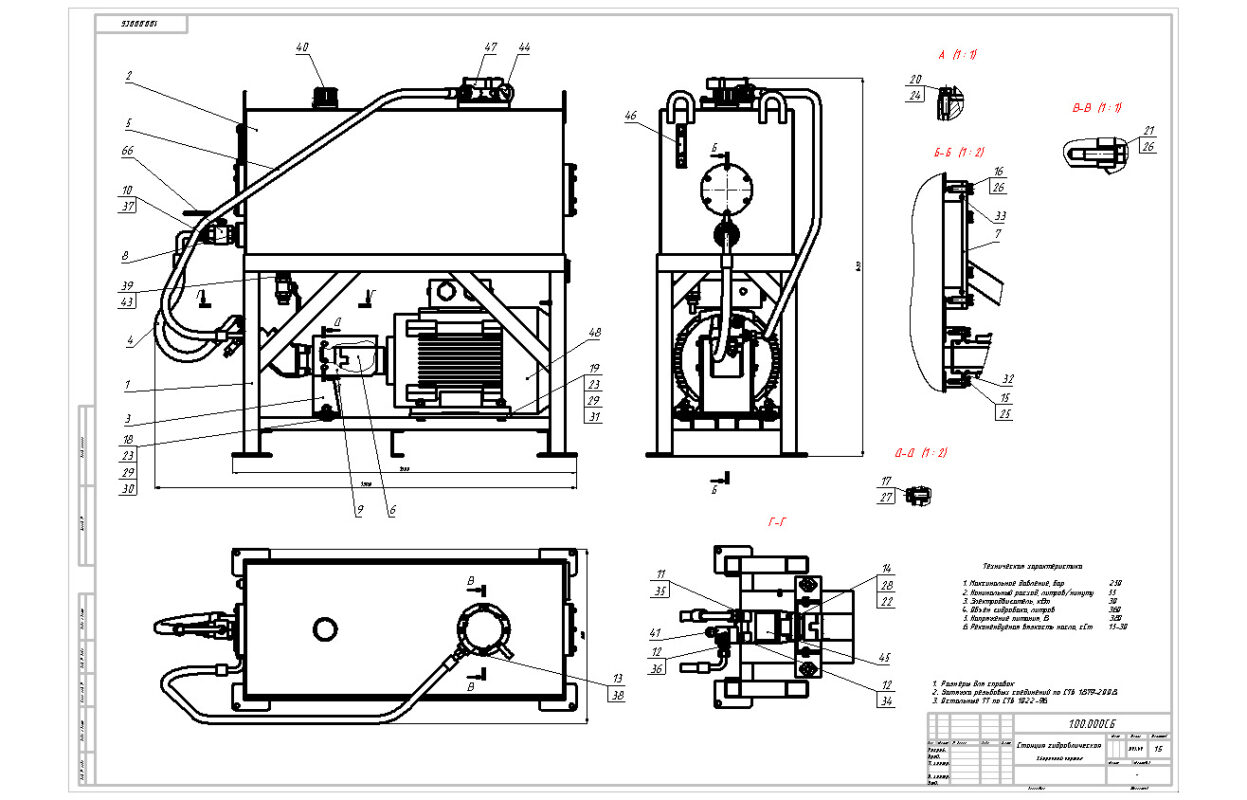

Станция гидравлическая служит для питания гидравлической ситемы разлиного оборуования: манипуляторы стационарные, станки, лесоперерабатывающее оборудование. Станция состоит из раммы, на которой смонтирован электродвигатель с гидронасосом, соединенных кулачковой муфтой. Сверху на раме установлен гидробак, с заливной горловиной, сливным фильтром, термометром с уровнем топлева, монометром и краном слива масла. Максимальное давление, бар-250; Номинальный расход, литров/минуту-55; Электродвигатель, кВт-30; Напряжение питания, В-380; Объем гидробака, литров-360, Насос поршневой-ABER ВI60М7. Габаритные размеры ДхШхВ, мм - 1596х660х1433. Масса пустой гидростанции (без масла), кг - 360

3D Модели Бак Гидростанция. заливная горловина масло гидравлическое насос высокого давления Насос поршневой Насос поршневой ABER ВI60М7 термометр уровень масла фильтр
