Стенд для гидравлических испытаний

Стенд предназначен для проведения испытаний изделий внешним давлением рабочей среды (воды) в диапазонах от 0 до 2,5 МПа (25 кгс/см²).

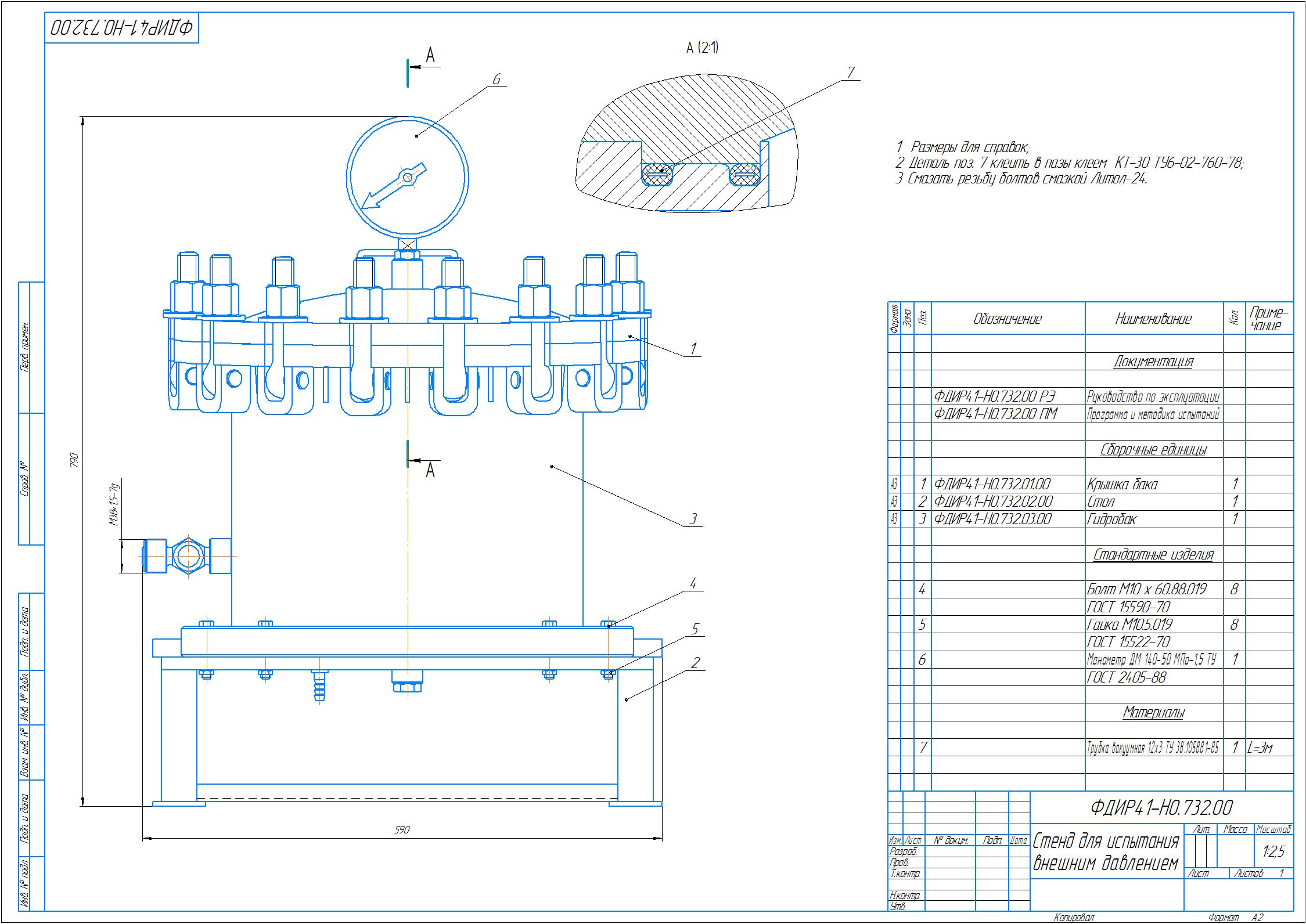

Состав: Сборочный чертёж, деталировка

Софт: КОМПАС-3D 17

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
Стенд для гидравлических испытаний

ФДИР41-НО.732.03_Гидробак СБ/

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.04_Фланец.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.07_Ребро.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.03_Фланец.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.02.00 Штуцер СБ/

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.02.00 Штуцер СБ/ФДИР41-НО.732.03.02.02 Патрубок.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.02.00 Штуцер СБ/ФДИР41-НО.732.03.02.01 Штуцер.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.02.00 Штуцер СБ/ФДИР41-НО.732.03.02.00 Штуцер СБ.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.05_Заглушка.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.01.00 Бочка СБ/

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.01.00 Бочка СБ/ФДИР41-НО.732.03.01.00_Бочка.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.01.00 Бочка СБ/ФДИР41-НО.732.03.01.04_Втулка.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.01.00 Бочка СБ/ФДИР41-НО.732.03.01.03_Заглушка.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.06_Скоба.cdw

ФДИР41-НО.732.03_Гидробак СБ/ФДИР41-НО.732.03.00.00_Бочка СБ.cdw

ФДИР41-НО.732.00._Стенд для гидравлических испытаний.cdw

ФДИР41-НО.732.01_Крышка Бака СБ/

ФДИР41-НО.732.01_Крышка Бака СБ/ФДИР41-НО.732.01.03_Ручка.cdw

ФДИР41-НО.732.01_Крышка Бака СБ/ФДИР41-НО.732.01.02_Штуцер.cdw

ФДИР41-НО.732.01_Крышка Бака СБ/ФДИР41-НО.732.01.01_Крышка.cdw

ФДИР41-НО.732.01_Крышка Бака СБ/ФДИР41-НО.732.01_Крышка Бака СБ.cdw

ФДИР41-НО.732.01_Крышка Бака СБ/1/

ФДИР41-НО.732.01_Крышка Бака СБ/1/ФДИР41-НО.732.01.03_Ниппель (не используется).cdw

ФДИР41-НО.732.01_Крышка Бака СБ/1/ФДИР41-НО.732.01.02_Кольцо (не используется).cdw

ФДИР41-НО.732.02_Стол СБ/

ФДИР41-НО.732.02_Стол СБ/ФДИР41-НО.732.02.05_Штуцер.cdw

ФДИР41-НО.732.02_Стол СБ/ФДИР41-НО.732.02.01_Плита.cdw

ФДИР41-НО.732.02_Стол СБ/ФДИР41-НО.732.02_Стол СБ.cdw

ФДИР41-НО.732.02_Стол СБ/ФДИР41-НО.732.02.03_Полка.cdw

ФДИР41-НО.732.02_Стол СБ/ФДИР41-НО.732.02.04_Рамка.cdw
