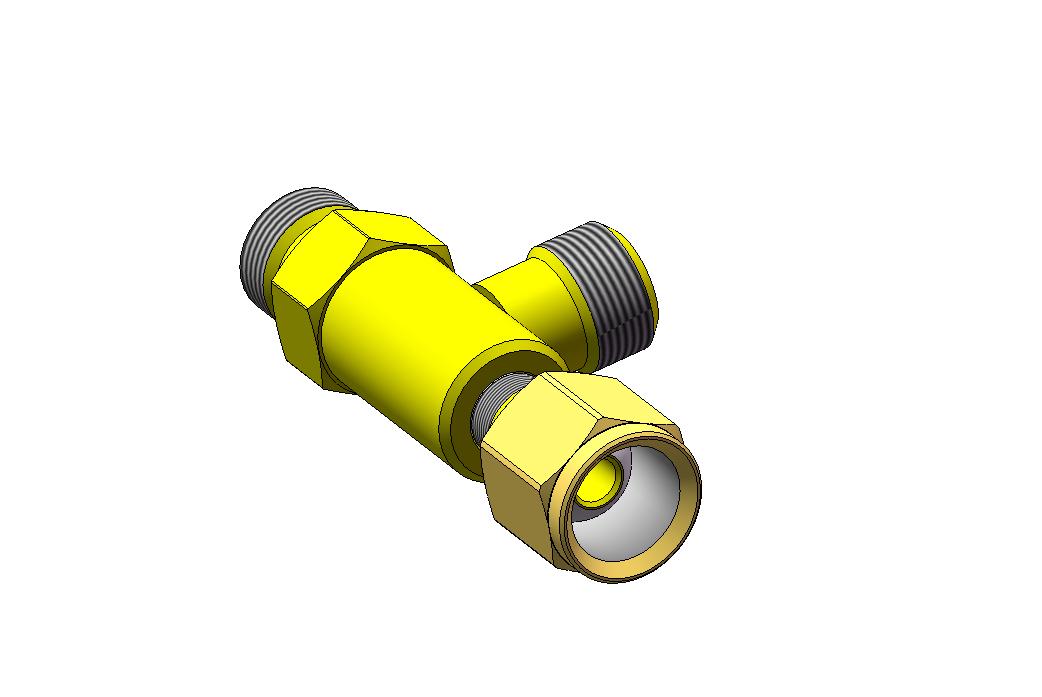

Тройник предназначен для раздачи рабочей жидкости с давлением 250 атм на два направления. Тройник выполнен в виде сварного корпуса с резьбами М16х1,5 для рукавов РВД 8, на котором с помощью штуцера со сферой 60° закреплена накидная гайка S19
