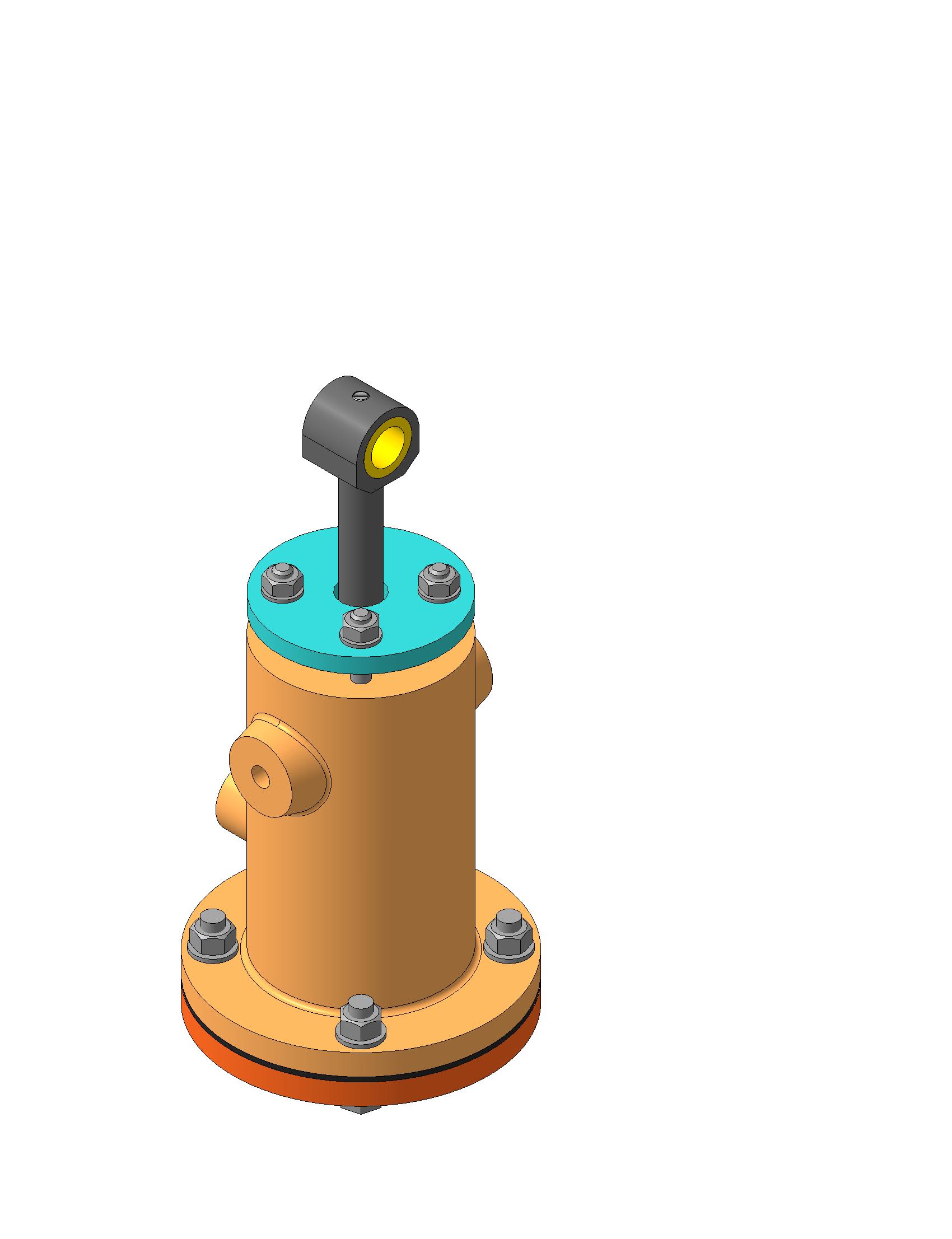

Цилиндр воздушный НГТУ.002.011.100

Цилиндр воздушный – устройство, устанавливаемое в тормозной системе подвижного состава.
При понижении давления поршень опускается незначительно, не препятствует проходу воздуха через боковые отверстия из запасного резервуара в тормозной цилиндр. При повышении давления поршень опускается вниз. В этот момент воздух поступает из тормозных цилиндров в атмосферу, а из воздушной магистрали в запасные резервуары.
Модель из альбома «Виды соединений деталей»
Задача 1.1. Резьбовые соединения деталей.

Состав: 3Д сборка, 3д детали, сборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D 16.0.0

Файлы:
Уплотнитель.m3d
Цилиндр воздушный.a3d
Цилиндр воздушный.a3d.bak
Шайба.m3d
Шток.m3d
Втулка.m3d
КИКГ.ХХХХХХ.018СП - Цилиндр воздушный.spw
КИКГ.ХХХХХХ.018СП - Цилиндр воздушный.spw.bak
КИКГ.ХХХХХХ018СК - Циліндр повітряний.cdw
КИКГ.ХХХХХХ018СК - Циліндр повітряний.cdw.bak
Кольцо.m3d
Корпус.m3d
Крышка сальника.m3d
Крышка.m3d
Поршень.m3d
Пробка.m3d
Прокладка.m3d
Прокладка2.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
