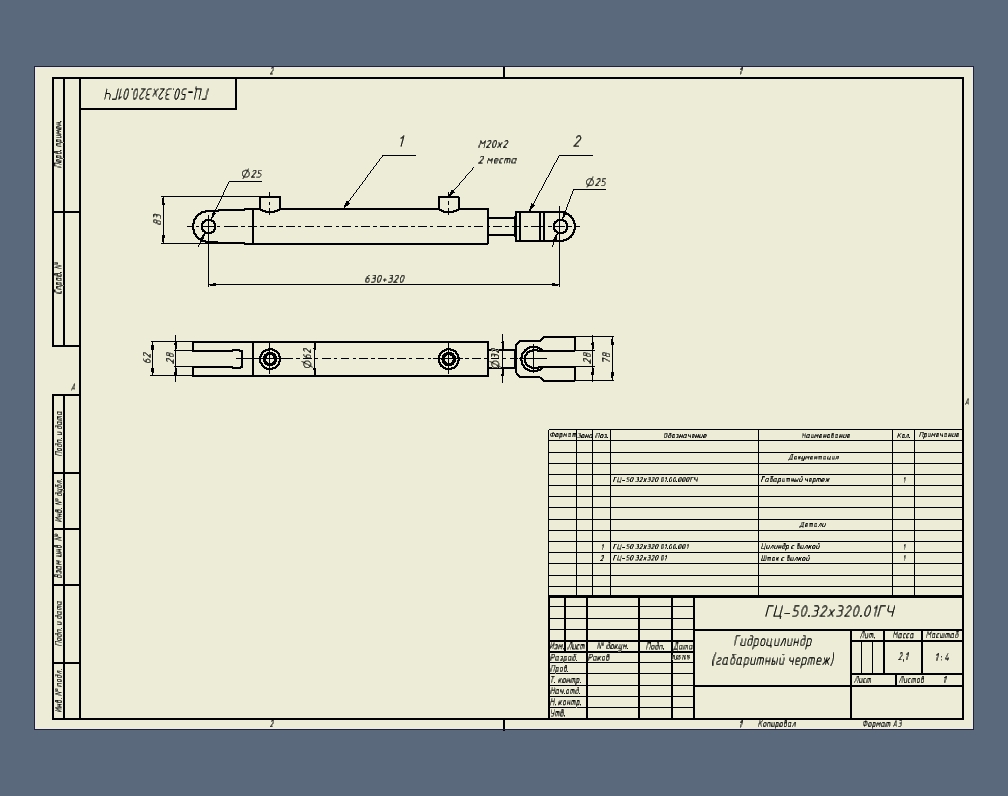

Твердотельная модель и габаритный чертеж гидроцилиндра ГЦ-50.32х320.01

Объектом разработки является 3-х мерная твердотельная (габаритная) модель гидроцилиндра ГЦ-50.32х320.01 и его габаритный чертеж состоящий из двух элементов: 1)цилиндра со штуцерами М20х2 и задней вилкой; 2) штока с передней вилкой. Данная модель необходима при разработке механизмов содержащих данный гидроцилиндр или аналогичный. Меняя вылет штока можно получить начальное, конечное и промежуточные положения механизма при его проработке.

Состав: 3D-сборка гидроцилиндра ГЦ-50.32х320.01, состоящая из двух элементов: 1)3D модели цилиндра со штуцерами М20х2 и задней вилкой; 2) 3D модели штока с передней вилкой. Габаритный чертеж гидроцилиндра. Язык документа

Софт: Autodesk Inventor А360 (2017)

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Твердотельная модель и габаритный чертеж гидроцилиндра ГЦ-50.32х320.01

Гидроцилиндр ГЦ-50.32х320.01\Гидроцилиндр ГЦ-50.32х320.01.iam
Гидроцилиндр ГЦ-50.32х320.01\Шток ГЦ-50.32х320.01.ipt
Гидроцилиндр ГЦ-50.32х320.01\Цилиндр ГЦ-50.32х320.01.ipt
Гидроцилиндр ГЦ-50.32х320.01\Гидроцилиндр ГЦ-50.32х320.01.dwg
Гидроцилиндр ГЦ-50.32х320.01
Гидроцилиндр ГЦ-50.32х320.01\OldVersions\Гидроцилиндр ГЦ-50.32х320.01.0002.dwg
Гидроцилиндр ГЦ-50.32х320.01\OldVersions\Гидроцилиндр ГЦ-50.32х320.01.0002.iam
Гидроцилиндр ГЦ-50.32х320.01\OldVersions
Гидроцилиндр ГЦ-50.32х320.01\lockfile.lck
Гидроцилиндр ГЦ-50.32х320.01\Гидроцилиндр ГЦ-50.32х320.01.jpg
Гидроцилиндр ГЦ-50.32х320.01\~Гидроцилиндр ГЦ-50.32х320.01.dwg.13484.tmp
