Устройство тормозное

Чертеж устройства тормозного. Тормозное устройство предназначено для удержания комбайна на уклоне при выключенном двигателе. Состоит из крышек; полумуфты; поршня; стакана; корпуса; штока; пружины; крепежных и уплотнительных элементов.

В архиве присутствуют чертежи всех элементов.

Состав: 3D Сборка, чертежи Язык документа

Софт: КОМПАС-3D 14

Файлы:
Устройство тормозное/
Устройство тормозное/Втулка.m3d
Устройство тормозное/Крышка (центр).cdw
Устройство тормозное/Крышка (центр).m3d
Устройство тормозное/Крышка.cdw
Устройство тормозное/Крышка.m3d
Устройство тормозное/Полумуфта.cdw
Устройство тормозное/Полумуфта.m3d
Устройство тормозное/Поршень.cdw
Устройство тормозное/Поршень.m3d
Устройство тормозное/Прокладка.m3d
Устройство тормозное/Сборка.a3d
Устройство тормозное/Сборка.cdw

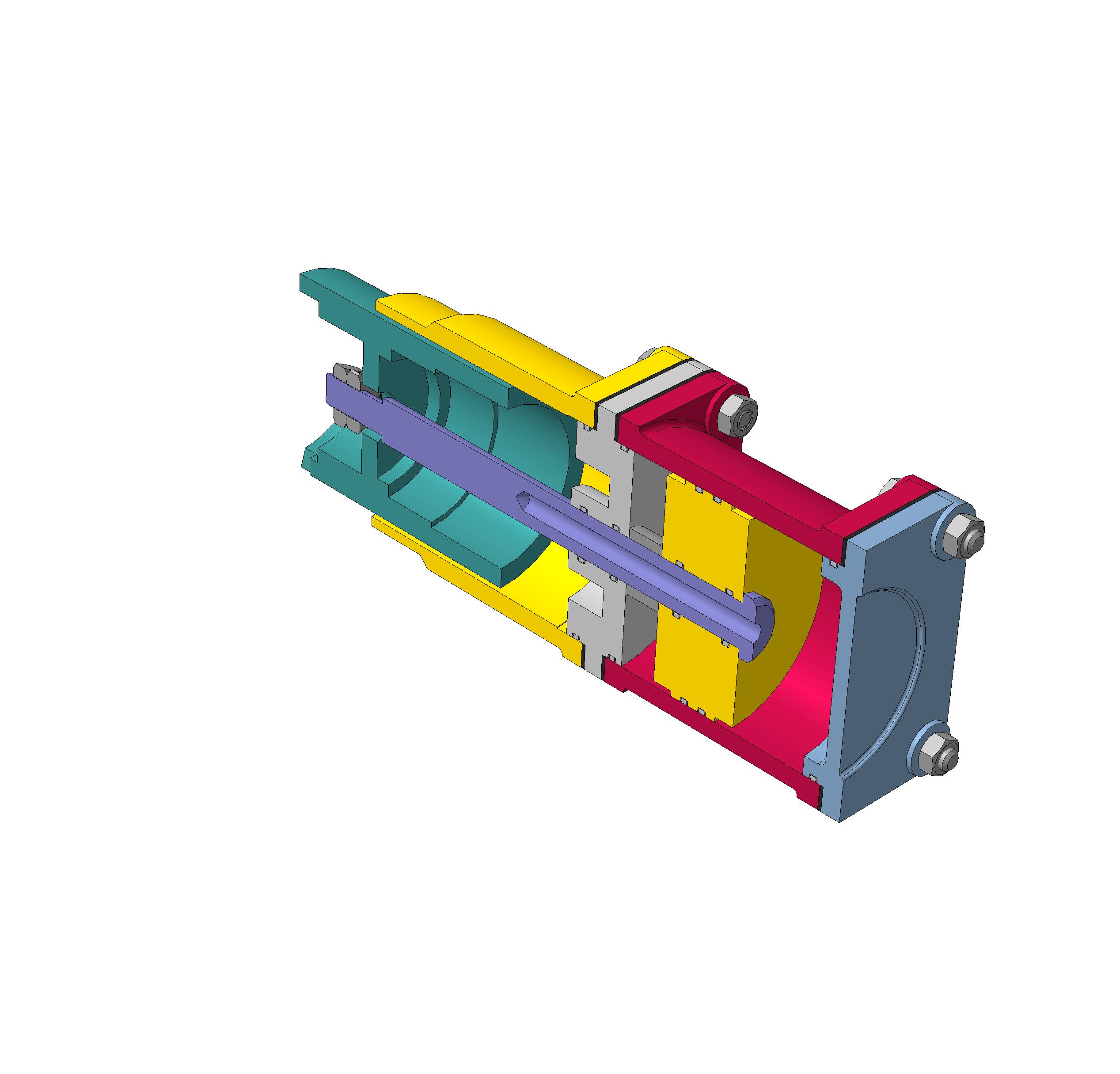

Устройство тормозное/Сборка.jpg
Устройство тормозное/Сборка.spw
Устройство тормозное/Стакан.cdw
Устройство тормозное/Стакан.m3d
Устройство тормозное/Цилиндр корпуск 1 (поршень).cdw
Устройство тормозное/Цилиндр корпуск 1 (поршень).m3d
Устройство тормозное/Шток.cdw
Устройство тормозное/Шток.m3d
