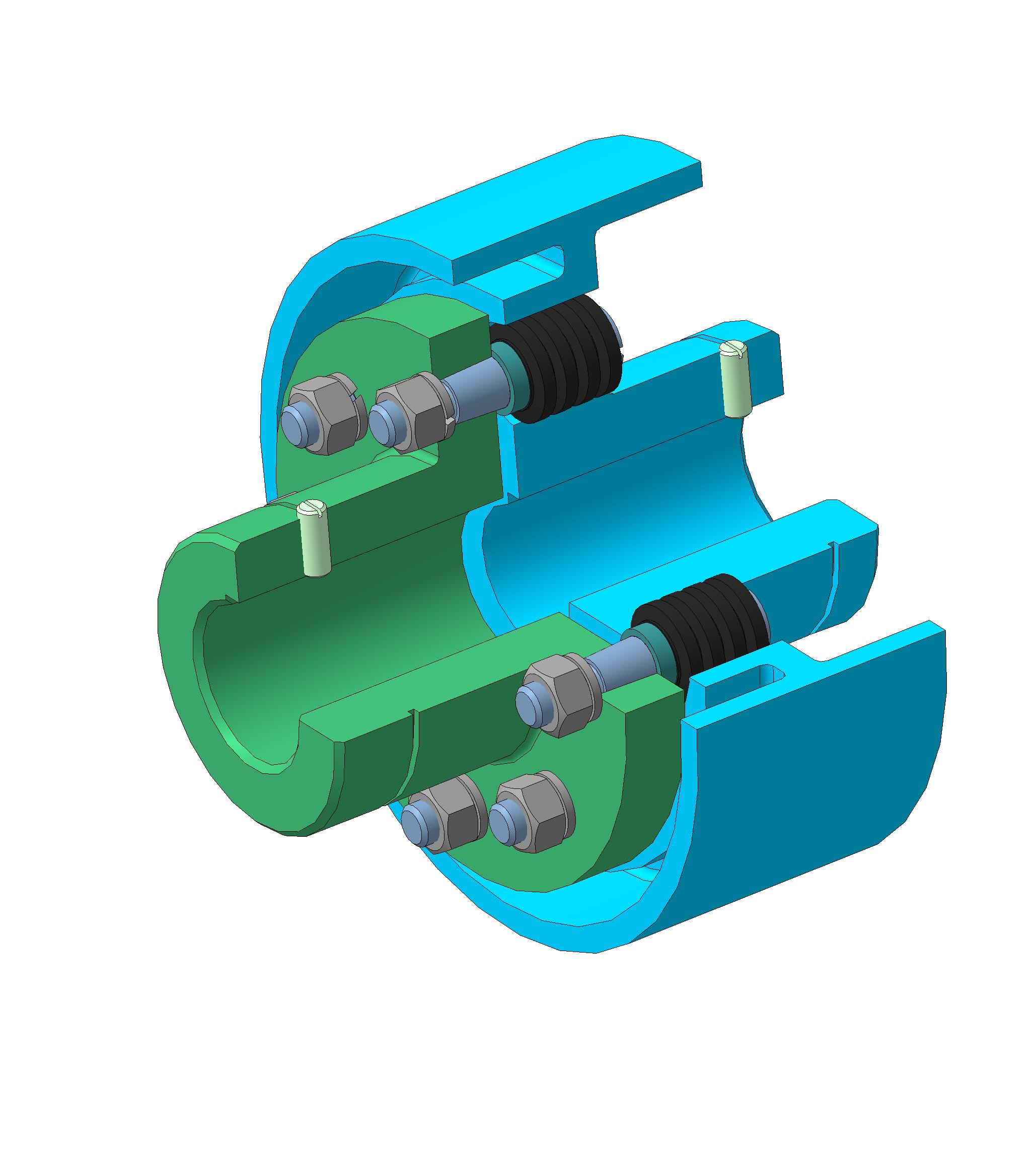

Муфта тормозная

Данная тормозная муфта применяются для передачи крутящего момента до 4000 Н*м (400 кгс*м) с частотой вращения 1800 об/мин (30 с^-1) и для компенсации не соосности валов (радиальное 0,5, угловое 0 градус 30 минут). На наружном диаметре муфты устанавливается тормоз (ТКГ, ТКТГ и т.д.) для аварийной остановки.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D v13

Файлы:
Муфта тормозная.a3d
Палец.m3d
Полумуфта редуктора.m3d
Полумуфта эл.двигателя.m3d
Винт.m3d
Втулка распорная.m3d
Втулка упругая.m3d
