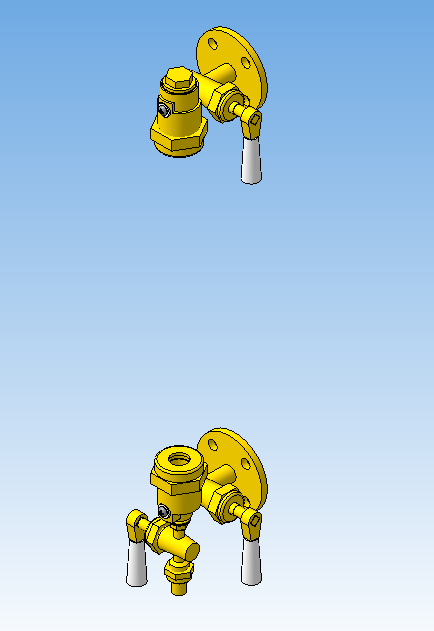

Устройствово запорное 12Б2бк Ду20, Ру16

1070

Запорное устройство указателя уровня кранового типа 12Б2бк предназначено для перекрытия подачи среды в уровнемерное стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок. Максимальная температура рабочей среды 225 С. Материал - латунь. Рабочая среда - вода, пар.

12Б2бк 3D Модели Кран уровнемерное устройство запорное

Автор

evgeniy987

Дата

08.06.2017

Язык

Русский

Состав

3D сборка с деталями

Софт

КОМПАС-3D 15 SP2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

12Б2бк - Устр-во запорное Ду20, Ру16
- Прокладка межкорпусная.m3d
- Сборки
  - Слив
    - Детали
      - Прокладка слива.m3d
      - Гайка сгона.m3d
      - Уплотнение слива.m3d
      - Гайка накидная слива.m3d
      - Корпус слива.m3d
      - Сгон.m3d
      - Втулка слива.m3d
      - Конус слива.m3d
    - Слив.a3d
  - Корпус
    - Клапан.a3d
    - Детали
      - Втулка нажимная.m3d
      - Гайка нажимная.m3d
      - Ручка.m3d
      - Конус.m3d
      - Втулка.m3d
      - Верхний корпус.m3d
      - Нижний корпус.m3d
      - Крепеж ручки.m3d
      - Прокладка пробки.m3d
      - Прокладка винта.m3d
      - Гайка накидная.m3d
      - Прокладка корпуса.m3d
      - Уплотнение.m3d
      - Пробка.m3d
    - Запор верхний в сборе.a3d
    - Запор нижний в сборе.a3d
- 12Б2бк - Устр-во запорное Ду20, Ру16.a3d
