Запорное устройство указателя уровня 12б1бк применяется для перекрытия доступа рабочей среды в рамку указателя уровня, а именно воды и других жидких неагрессивных сред рабочей температурой до 225°С. Предназначено для монтажа на котлах и резервуарах.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Запорное устройство указателя уровня 12б1бк

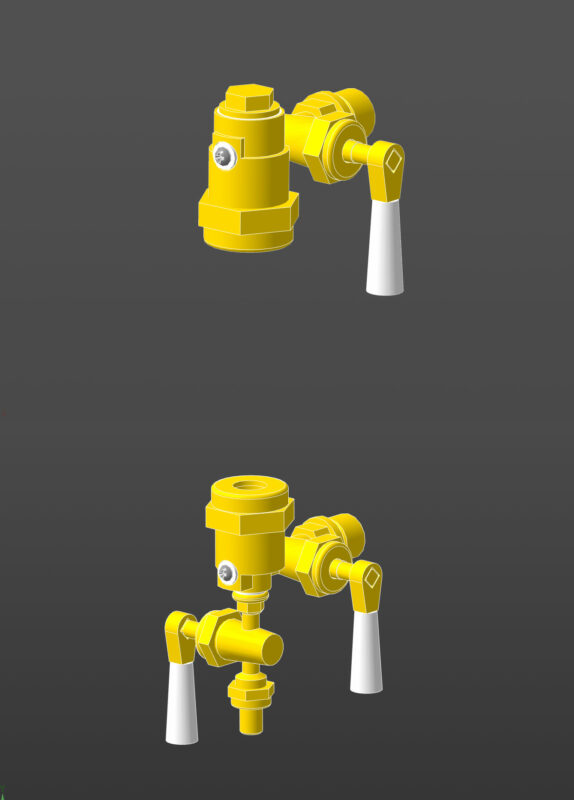

Запорное устройство указателя уровня 12б1бк
0
0
69
2
0
50
Сообщить о проблеме
Автор
Николай Горин
Дата
23.07.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
12Б1бк - Устр-во запорное Ду20, Ру16.a3d
-
Верхний корпус.m3d
-
Втулка.m3d
-
Втулка нажимная.m3d
-
Втулка слива.m3d
-
Гайка нажимная.m3d
-
Гайка накидная.m3d
-
Гайка накидная слива.m3d
-
Гайка сгона.m3d
-
Запор верхний в сборе.a3d
-
Запор нижний в сборе.a3d
-
Клапан.a3d
-
Конус.m3d
-
Конус слива.m3d
-
Корпус слива.m3d
-
Крепеж ручки.m3d
-
Нижний корпус.m3d
-
Пробка.m3d
-
Прокладка винта.m3d
-
Прокладка корпуса.m3d
-
Прокладка межкорпусная.m3d
-
Прокладка пробки.m3d
-
Прокладка слива.m3d
-
Ручка.m3d
-
Сгон.m3d
-
Слив.a3d
-
Уплотнение.m3d
-
Уплотнение слива.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
