Влагомаслоотделитель циклонного типа предназначен для очистки сжатого воздуха от капельной влаги, конденсата и масляного аэрозоля, поступающих от компрессорного оборудования. Устройство применяется в системах пневмоснабжения для снижения содержания влаги и масла перед подачей воздуха к потребителям.
Принцип работы основан на циклонном эффекте: поступающий через входной патрубок сжатый воздух закручивается внутри корпуса, вследствие чего капли влаги и частицы масла под действием центробежных сил отбрасываются к стенкам корпуса, стекают вниз и накапливаются в нижней части влагомаслоотделителя. Очищенный воздух проходит через внутренний канал и выводится через выходной патрубок.

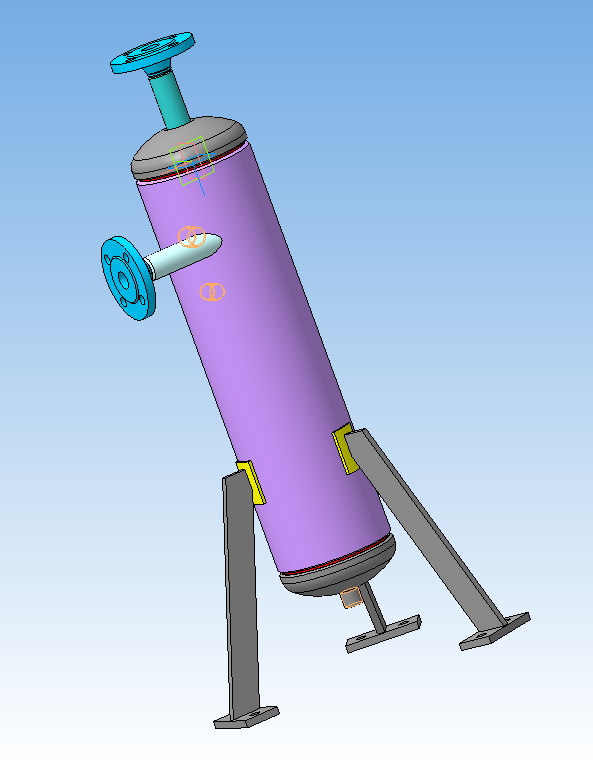

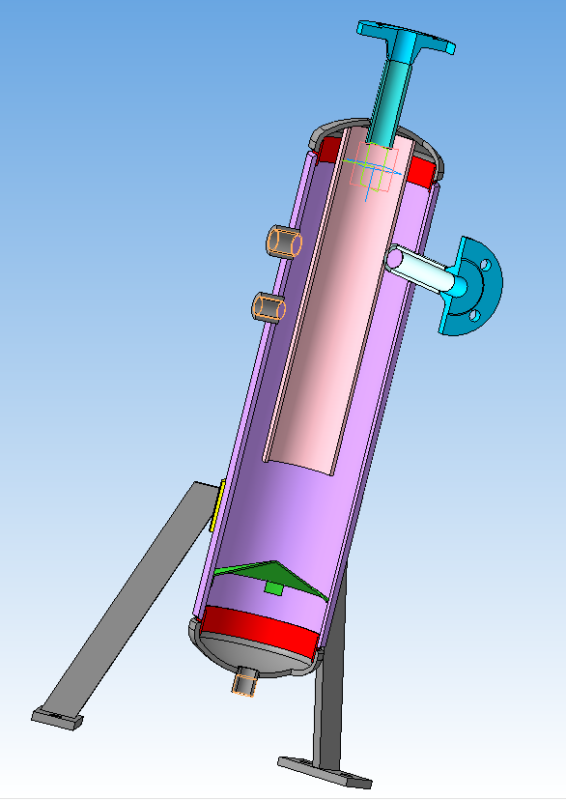

Корпус влагомаслоотделителя представляет собой вертикальный сварной цилиндрический сосуд, изготовленный из трубы диаметром 159×6 мм.входной фланец Ду25; выходной фланец Ду25; внутренний циклонный узел, обеспечивающий закручивание потока воздуха; внутренний канал отбора очищенного воздуха; верхнее и нижнее днища; отбойник; три опорные стойки для установки на горизонтальную поверхность; три приварные бобышки: для установки манометра, для установки датчика температуры (при необходимости эксплуатации), нижний штуцер для удаления накопившегося конденсата (через сливной кран либо другое сливное устройство)\ высота 880 мм
