Задвижка ЗПРМ 100х40

Задвижка с резиновым уплотнением и невыдвижным шпинделем типа ЗПРМ предназначена для перекрытия потока бурового раствора в нагнетательных буровых установках.
Задвижка присоединяется к трубопроводу посредством бугельного и фланцевого соединения.
Проходное отверстие - Dy=99.0
Рабочее давление - Р=40.0 МПа
Габаритные размеры (дхшхв) 381х293х773
Масса = 122.0кг

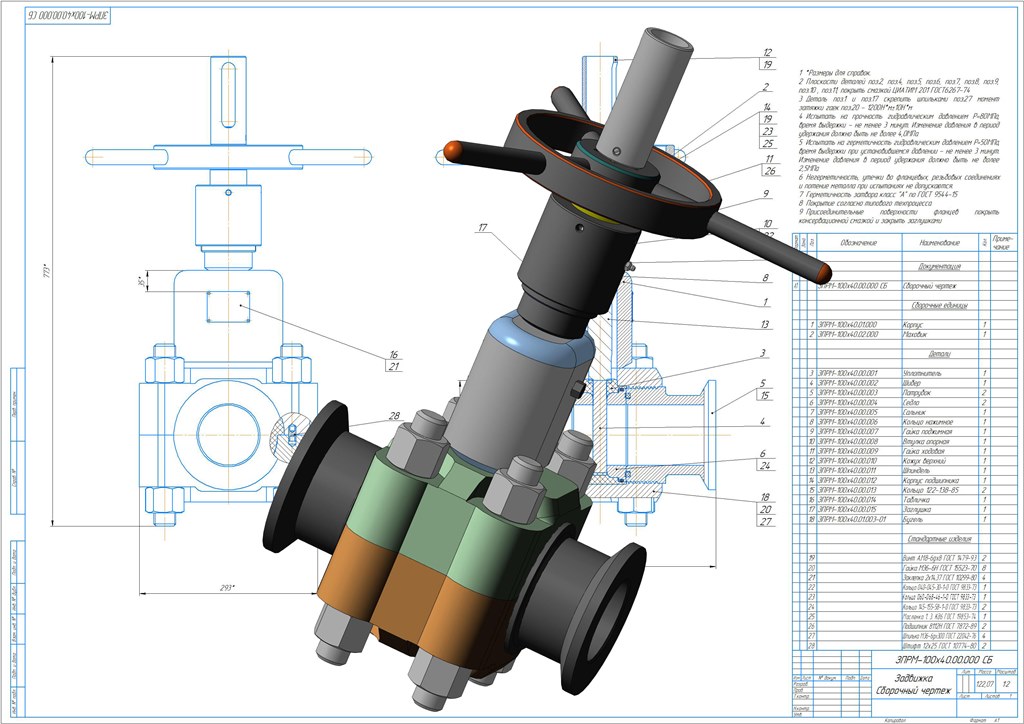

Состав: 3Дсборка,деталировка,Сборочный чертеж, рабочие чертежи,Спецификация на сборочном чертеже

Софт: КОМПАС-3D 16

Файлы:

Задвижка _ ЗПРМ-100х40.00.000 СБ/

Задвижка _ ЗПРМ-100х40.00.000 СБ/Табличка _ ЗПРМ-100х40.00.014.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Шпиндель _ ЗПРМ-100х40.00.011.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Гайка ходовая _ ЗПРМ-100х40.00.009.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Седло _ ЗПРМ-100х40.00.004.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Седло _ ЗПРМ-100х40.00.004.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Кольцо 122-138-85 _ ЗПРМ-100х40.00.013.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Гайка поджимная _ ЗПРМ-100х40.00.007.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Сальник _ ЗПРМ-100х40.00.005.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Кожух верхний _ ЗПРМ-100х40.00.010.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Уплотнитель _ ЗПРМ-100х40.00.001.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Кольцо нажимное _ ЗПРМ-100х40.00.006.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Кольцо 122-138-85 _ ЗПРМ-100х40.00.013.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус подшипника _ ЗПРМ-100х40.00.012.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус подшипника _ ЗПРМ-100х40.00.012.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Втулка опорная _ ЗПРМ-100х40.00.008.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Гайка ходовая _ ЗПРМ-100х40.00.009.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Задвижка Сборочный чертеж _ ЗПРМ-100х40.00.000 СБ.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Шибер _ ЗПРМ-100х40.00.002.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус _ ЗПРМ-100х40.01.000 СБ/

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус _ ЗПРМ-100х40.01.000 СБ/Вставка _ ЗПРМ-100х40.02.002.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус _ ЗПРМ-100х40.01.000 СБ/Корпус _ ЗПРМ-100х40.01.000.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус _ ЗПРМ-100х40.01.000 СБ/Колпак _ ЗПРМ-100х40.01.001.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус _ ЗПРМ-100х40.01.000 СБ/Корпус _ ЗПРМ-100х40.01.000 СБ.a3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Корпус _ ЗПРМ-100х40.01.000 СБ/Бугель _ ЗПРМ-100х40.02.003.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Маховик _ ЗПРМ-100х40.02.000 СБ/

Задвижка _ ЗПРМ-100х40.00.000 СБ/Маховик _ ЗПРМ-100х40.02.000 СБ/Маховик Сборочный чертеж _ ЗПРМ-100х40.02.000 СБ.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Маховик _ ЗПРМ-100х40.02.000 СБ/Ключ _ ЗПРМ-100х40.02.003.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Маховик _ ЗПРМ-100х40.02.000 СБ/Спица _ ЗПРМ-100х40.02.002.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Маховик _ ЗПРМ-100х40.02.000 СБ/Маховик _ ЗПРМ-100х40.02.000 СБ.a3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Маховик _ ЗПРМ-100х40.02.000 СБ/Обод _ ЗПРМ-100х40.02.001.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Шпиндель _ ЗПРМ-100х40.00.011.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Задвижка _ ЗПРМ-100х40.00.000 СБ.a3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Втулка опорная _ ЗПРМ-100х40.00.008.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Патрубок _ ЗПРМ-100х40.00.003.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Кольцо нажимное _ ЗПРМ-100х40.00.006.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Сальник _ ЗПРМ-100х40.00.005.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Уплотнитель _ ЗПРМ-100х40.00.001.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Кожух верхний _ ЗПРМ-100х40.00.010.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Заглушка _ ЗПРМ-100х40.00.015.m3d

Задвижка _ ЗПРМ-100х40.00.000 СБ/Шибер _ ЗПРМ-100х40.00.002.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Гайка поджимная _ ЗПРМ-100х40.00.007.cdw

Задвижка _ ЗПРМ-100х40.00.000 СБ/Патрубок _ ЗПРМ-100х40.00.003.m3d
