Задвижка шиберная предназначена для перекрытия проходных каналов блоков глушения и дросселирования манифольдов противовыбросового оборудования. Климатическое исполнение – в условиях холодного и умеренного климата (УХЛ1) по ГОСТ 15150 при температуре окружающего воздуха от — 50ºС до +50ºС.
Проходное отверстие - Dy=50.0
Рабочее давление - Р=35.0 МПа
Присоединение - БРС 2" (4-1/8" ACME 3 TPI-2G)
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -

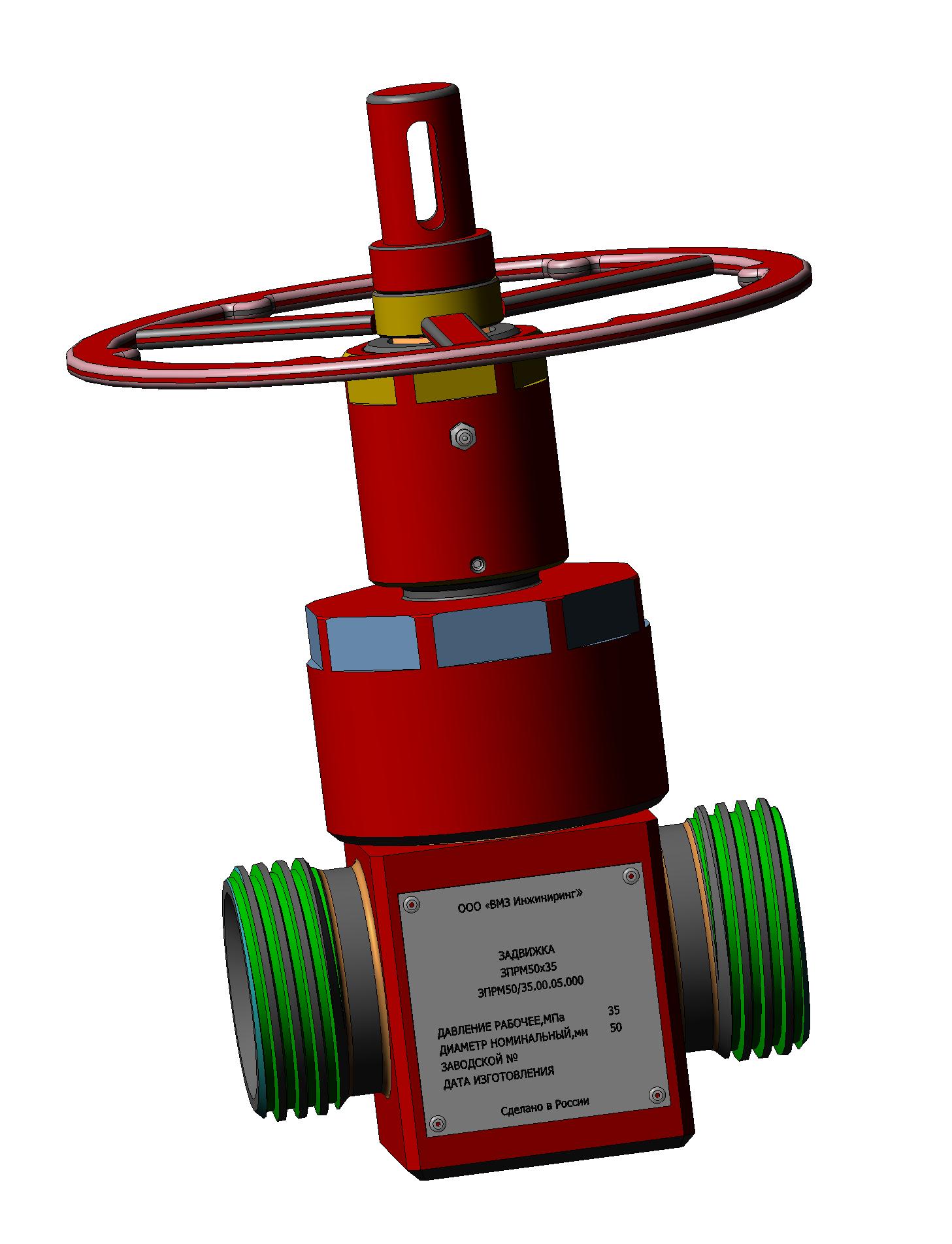

- Задвижка ЗПРМ 50х35
Задвижка ЗПРМ 50х35
0
2
115
1
0
300
Сообщить о проблеме
Автор
Иван
Петров
Дата
08.02.2024
Язык
Русский
Состав
3Д сборка, деталировка, Сборочный чертеж со спецификацией, рабочие чертежи
Софт
КОМПАС-3D 16,1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Винт _ ЗПРМ5035.00.05.006.m3d
-
Втулка _ ЗПРМ5035.00.05.009.m3d
-
Втулка _ ЗПРМ5035.01.05.001.m3d
-
Гайка _ ЗПРМ5035.00.05.010.m3d
-
Гайка нажимная _ ЗПРМ5035.00.05.011.m3d
-
Колпак защитный _ ЗПРМ5035.00.05.012.m3d
-
Корпус _ ЗПРМ5035.00.05.001.m3d
-
Крышка _ ЗПРМ5035.00.05.007.m3d
-
Обод _ ЗПРМ5035.01.05.003.m3d
-
Пружина _ ЗПРМ5035.00.05.004.m3d
-
Седло _ ЗПРМ5035.00.05.003.m3d
-
Спица _ ЗПРМ5035.01.05.002.m3d
-
Табличка _ ЗПРМ5035.00.05.002.m3d
-
Уплотнение _ ЗПРМ5035.00.05.008.m3d
-
Шибер _ ЗПРМ5035.00.05.005.m3d
-
Задвижка шиберная _ ЗПРМ5035.00.05.000 СБ.a3d
-
Штурвал _ ЗПРМ5035.01.05.000 СБ.a3d
-
Винт _ ЗПРМ5035.00.05.006.cdw
-
Втулка _ ЗПРМ5035.00.05.009.cdw
-
Втулка _ ЗПРМ5035.01.05.001.cdw
-
Гайка _ ЗПРМ5035.00.05.010.cdw
-
Гайка нажимная _ ЗПРМ5035.00.05.011.cdw
-
Задвижка шиберная _ ЗПРМ5035.00.05.000.cdw
-
Колпак защитный _ ЗПРМ5035.00.05.012.cdw
-
Корпус _ ЗПРМ5035.00.05.001.cdw
-
Крышка _ ЗПРМ5035.00.05.007.cdw
-
Обод _ ЗПРМ5035.01.05.003.cdw
-
Пружина _ ЗПРМ5035.00.05.004.cdw
-
Седло _ ЗПРМ5035.00.05.003.cdw
-
Спица _ ЗПРМ5035.01.05.002.cdw
-
Табличка _ ЗПРМ5035.00.05.002.cdw
-
Уплотнение 20х35х7 _ ЗПРМ5035.00.05.008.cdw
-
Шибер _ ЗПРМ5035.00.05.005.cdw
-
Штурвал Сборочный чертеж _ ЗПРМ5035.01.05.000 СБ.cdw
