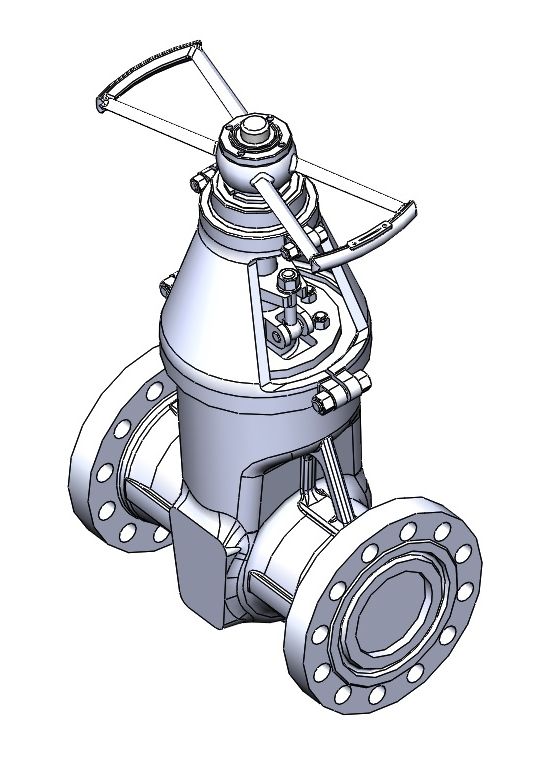

Задвижки клиновые серии 31с PN 0,63-16,0 МПа

Задвижки клиновые серии (31с) с номинальным давлением PN от 0,63 МПа до 16,0 МПа и условным диаметром DN от 50 мм до 500 мм. Рабочая среда: вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. Материалы задвижек:
1,2) Корпус, Крышка сталь 25Л
3) Клин сталь 25Л
4) Шпиндель нержавеющая сталь 20Х13
5) Гайка шпинделя латунь ЛС59-1
6) Гайка углеродистая сталь
7) Шпилька, болт углеродистая сталь
8) Болт откидной сталь 35
9) Прокладка, кольцо паронит, ТРГ
10) Набивка сальника АГИ, ТРГ
11) Подшипник шариковый упорный
12) Наплавка на кольце в корпусе 07Х25Н13, 08Х21Н10Г6
13) Наплавка на клине 13Х25Т, 10Х17Т
Полный список всех содержащихся в архиве 3D моделей:
1) 31с36нж PN 0,63 DN 400
2) 31с36нж PN 0,63 DN 500
3) 31с37нж PN 1,0 DN 150
4) 31с37нж PN 1,0 DN 200
5) 31с37нж PN 1,0 DN 250
6) 31с37нж PN 1,0 DN 300
7) 31с38нж PN 1,6 DN 50
8) 31с38нж PN 1,6 DN 80
9) 31с38нж PN 1,6 DN 100
10) 31с38нж PN 1,6 DN 150
11) 31с38нж PN 1,6 DN 200
12) 31с38нж PN 1,6 DN 250
13) 31с38нж PN 1,6 DN 300
14) 31с38нж PN 1,6 DN 400
15) 31с38нж PN 1,6 DN 500
16) 31с39нж PN 2,5 DN 80
17) 31с39нж PN 2,5 DN 100 - укороченная
18) 31с39нж PN 2,5 DN 350
19) 31с40нж PN 4,0 DN 50
20) 31с40нж PN 4,0 DN 80
21) 31с40нж PN 4,0 DN 100
22) 31с40нж PN 4,0 DN 150
23) 31с40нж PN 4,0 DN 150 - укороченная
24) 31с40нж PN 4,0 DN 200
25) 31с40нж PN 4,0 DN 200 - укороченная
26) 31с40нж PN 4,0 DN 250
27) 31с40нж PN 4,0 DN 300
28) 31с40нж PN 4,0 DN 300 - укороченная
29) 31с40нж PN 4,0 DN 500
30) 31с41нж PN 6,3 DN 50
31) 31с41нж PN 6,3 DN 100
32) 31с41нж PN 6,3 DN 150
33) 31с43нж PN 16,0 DN 50
34) 31с43нж PN 16,0 DN 100 - укороченная
35) 31с43нж PN 16,0 DN 150

Состав: Модель одной деталью Язык документа

Софт: Parasolid 12

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Задвижки клиновые серии 31с PN 0,63-16,0 МПа

Задвижки клиновые серии 31с PN 0,63-16,0/
Задвижки клиновые серии 31с PN 0,63-16,0/31с36нж PN 0,63МПа DN 400.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с36нж PN 0,63МПа DN 500.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с37нж PN 1,0 МПа DN 150.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с37нж PN 1,0 МПа DN 200.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с37нж PN 1,0 МПа DN 250.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с37нж PN 1,0 МПа DN 300.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 100.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 150.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 200.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 250.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 300.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 400.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 50.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 500.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с38нж PN 1,6 МПа DN 80.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с39нж PN 2,5 МПа DN 080.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с39нж PN 2,5 МПа DN 100-У.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с39нж PN 2,5 МПа DN 350.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 100.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 150-У.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 150.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 200-У.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 200.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 250.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 300-У.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 300.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 50.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 500.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с40нж PN 4,0 МПа DN 80.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с41нж PN 6,3 МПа DN 100.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с41нж PN 6,3 МПа DN 150.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с41нж PN 6,3 МПа DN 50.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с43нж PN 16,0 МПа DN 100-У.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с43нж PN 16,0 МПа DN 150.x_t
Задвижки клиновые серии 31с PN 0,63-16,0/31с43нж PN 16,0 МПа DN 50.x_t
