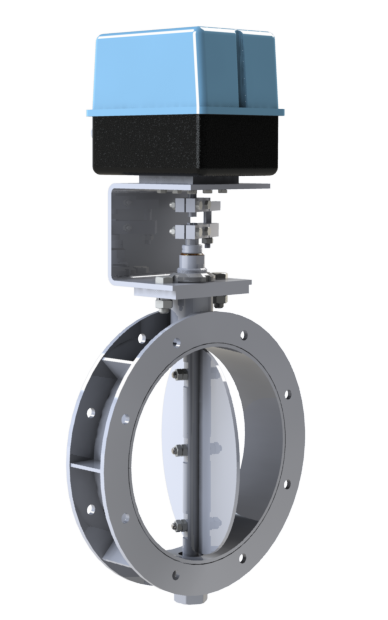

Заслонка Ду250 Регулирования подачи воздуха.

3D модель состоит из 2 подсборок и 22 деталей. Размеры реальные. Заслонка используется для регулирования подачи воздуха в газовые печи. Угол поворота шибера 90 град. Привод заслонки -Сервопривод. Время поворота 60сек. Температура применения не более 70 град.

Состав: 3D сборка, детали сборки.

Софт: SolidWorks 2022 SP5.0

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
Заслонка Ду250 Регулирования подачи воздуха.

Заслонка дроссельная Ду 250/

Заслонка дроссельная Ду 250/1026.08.12.01.00.02 Фланец.SLDPRT

Заслонка дроссельная Ду 250/Болт М12х35 ГОСТ 7798-70.SLDPRT

Заслонка дроссельная Ду 250/Болт М6х16 ГОСТ 7798-70.SLDPRT

Заслонка дроссельная Ду 250/Болт М6х35 ГОСТ 7798-70.SLDPRT

Заслонка дроссельная Ду 250/Болт М8х35 ГОСТ 7798-70.SLDPRT

Заслонка дроссельная Ду 250/Винт установочный М4-5 ГОСТ Р ИСО 4027-2013.SLDPRT

Заслонка дроссельная Ду 250/Гайка М12 ГОСТ 5915-70.SLDPRT

Заслонка дроссельная Ду 250/Гайка М36х1,5 круглая_шлицевая ГОСТ 11871-88.SLDPRT

Заслонка дроссельная Ду 250/Гайка М6 ГОСТ 5915-70.SLDPRT

Заслонка дроссельная Ду 250/Гайка М8 ГОСТ 5915-70.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.00 Заслонка дроссельная Ду250.SLDASM

Заслонка дроссельная Ду 250/ДУ250.00.01 Вал.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.02 Шибер.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.03 Втулка.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.04 Втулка.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.05 Винт.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.06 Кольцо.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.07 Кронштейн.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.08 Рычаг.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.09 Планка.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.10 Палец.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.00.11 Рычаг.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.01.00 Корпус заслонки.SLDASM

Заслонка дроссельная Ду 250/ДУ250.01.01 Обечайка.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.01.02 Бобышка.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.01.03 Пластина.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.01.04 Бонка.SLDPRT

Заслонка дроссельная Ду 250/ДУ250.01.05 Ребро.SLDPRT

Заслонка дроссельная Ду 250/Заглушка B 1' Vtr590.SLDPRT

Заслонка дроссельная Ду 250/Заслонка Ду250.png

Заслонка дроссельная Ду 250/ОСЬ сервопривода.SLDPRT

Заслонка дроссельная Ду 250/сервопривод SCHIMPFserie02-25-4500.SLDPRT

Заслонка дроссельная Ду 250/Шайба 12 ГОСТ 6402-70.SLDPRT

Заслонка дроссельная Ду 250/Шайба 6 ГОСТ 6402-70.SLDPRT

Заслонка дроссельная Ду 250/Шайба 8 ГОСТ 6402-70.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

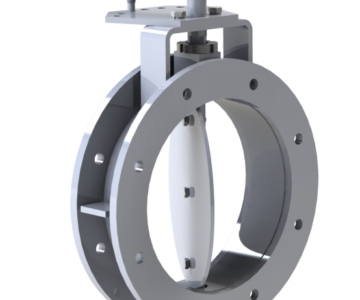

Заслонка Ду200 ручная регулирования подачи воздуха.
