Жидкостно-газовый эжектор нового поколения двухступенчатый

Эжектор предназначен для вакуумирования ёмкостей. В конструкции представлены две ступени эжектора. Через первую ступень формируется высокоскоростная струя воды, которая увлекает газ через приёмную камеру. Далее жидкостно-газовая смесь устремляется в рабочую камеру и увлекается струёй воды через сопло второй ступени. Таким образом, по сравнению с классической одноступенчатой конструкцией экономия расхода воды составит 20-30 %. Технические параметры: расход воды в первой ступени 210 л/мин, расход воды во второй ступени 80 л/мин, массовый расход откачиваемого газа 0,5 кг/ч, абсолютное давление перед первым соплом 420 кПа, абсолютное давление в приёмной камере 8 кПа, абсолютное давление перед вторым соплом 500 кПа.

Состав: 3D Сборка, конструкторская документация

Софт: КОМПАС-3D 16

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
Жидкостно-газовый эжектор нового поколения двухступенчатый

Шайба сопловая (Вариант 2).m3d

Сопловой узел 2.a3d

Сопловой диск (вариант 7).m3d

бонка 1.m3d

Сопловой диск (вариант 2).m3d

Фланец 2.m3d

Труба 8.m3d

Угольник100 каналья.m3d

Диффузор.m3d

Ребро-труба 2.m3d

Интенсификатор 2.a3d

Труба 2.m3d

Конфузор.m3d

Сопло 1 (вариант 5).m3d

Соединение прозрачных труб 40.a3d

Pipe_Труба 5_1.m3d

Ребро интенсификатора 2.m3d

Труба 4.m3d

Втулка 3.m3d

Фланец 3.m3d

Шайба сопловая (Вариант 3).m3d

Фланец 7.m3d

Фланец 5(1).m3d

Втулка 2.m3d

Эжектор двухступенчатый.a3d

Фланец 9.m3d

Сопловой узел 1.a3d

труба 1.m3d

Сопловой диск (вариант 3).m3d

Шайба сопловая.m3d

Сопло 1.m3d

Труба 7.m3d

Втулка 1.m3d

Труба 6.m3d

Фланец 40.m3d

Втулка 5.m3d

Поворот 1.m3d

Соединение прозрачных труб 50.a3d

Труба 3.m3d

02.01.01 - Труба Dу 110.m3d

Сопловой диск (вариант 6).m3d

02.22.00 - Труба 9.m3d

Стержень 2.m3d

Шайба сопловая (Вариант 6).m3d

Шайба сопловая (Вариант 4).m3d

Конструкторская документация/

Конструкторская документация/02.19.00 - Фланец Ф111.cdw

Конструкторская документация/02.13.00 - Фланец Ф40.cdw

Конструкторская документация/02.03.02 - Стержень 2.cdw

Конструкторская документация/02.02.01 - Бонка 2.cdw

Конструкторская документация/02.02.03 - Ребро 1.cdw

Конструкторская документация/02.03.00 - Интенсификатор 2.spw

Конструкторская документация/02.12.00 - Фланец 51.cdw

Конструкторская документация/02.10.00 - Фланец 50.cdw

Конструкторская документация/02.03.03 - Ребро 2.cdw

Конструкторская документация/02.11.00 - Втулка 3.cdw

Конструкторская документация/02.07.00 - Труба 8.cdw

Конструкторская документация/02.20.00 - Фланец 9.cdw

Конструкторская документация/02.21.00 - Сопло 1.cdw

Конструкторская документация/02.02.00 СБ - Сопловой узел 2 Сборочный чертеж.cdw

Конструкторская документация/02.05.00 - Труба 4.cdw

Конструкторская документация/02.22.00 - Труба 9.cdw

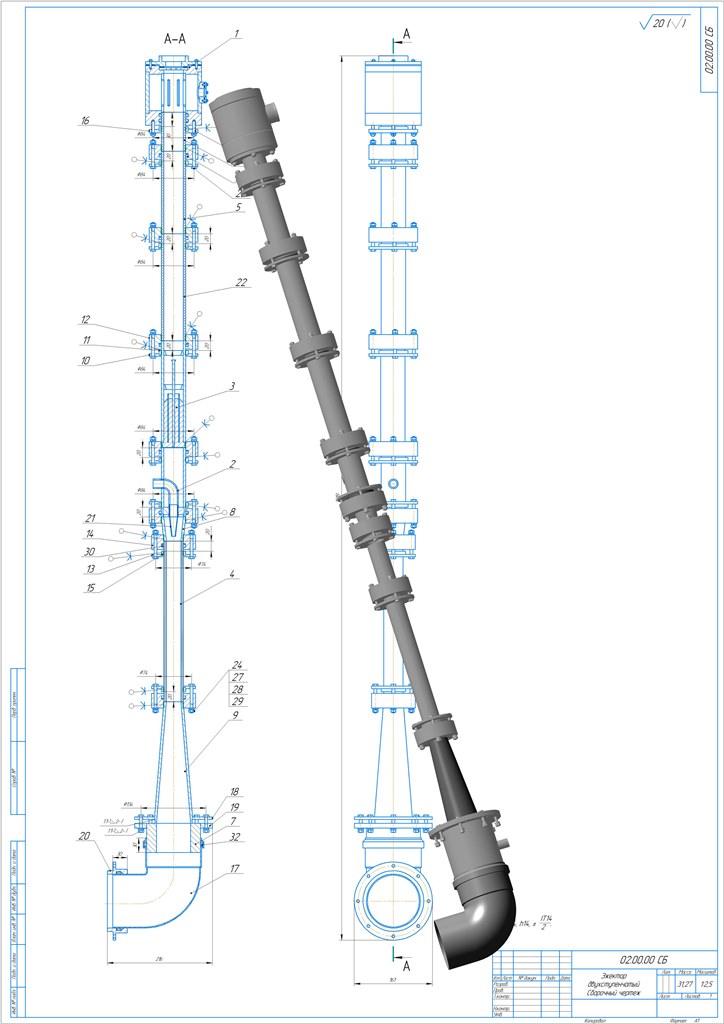

Конструкторская документация/02.00.00 СБ - Эжектор двухступенчатый.cdw

Конструкторская документация/02.01.08 - Сопловой диск.cdw

Конструкторская документация/02.16.00 - Фланец 6.cdw

Конструкторская документация/02.03.04 - Труба Ф21.cdw

Конструкторская документация/02.03.05 - Труба Ф40.cdw

Конструкторская документация/02.02.02 - Поворот 1.cdw

Конструкторская документация/02.01.00 СБ - Сопловой узел 1. Сборочный чертеж.cdw

Конструкторская документация/02.04.00 - Труба 3.cdw

Конструкторская документация/02.01.03 - Бонка 1.cdw

Конструкторская документация/02.18.00 - Фланец Ф38.cdw

Конструкторская документация/02.01.00 - Сопловой блок.spw

Конструкторская документация/02.02.04 - труба 1.cdw

Конструкторская документация/02.14.00 - Фланец 41.cdw

Конструкторская документация/02.15.00 - Втулка 1.cdw

Конструкторская документация/02.17.00 - Угольник 100.cdw

Конструкторская документация/02.02.00 - Сопловой узел 2.spw

Конструкторская документация/02.08.00 - Конфузор.cdw

Конструкторская документация/02.01.01 - Труба Dy 100.cdw

Конструкторская документация/02.00.00 - Эжектор двухступенчатый.spw

Конструкторская документация/02.01.02 - Труба 6.cdw

Конструкторская документация/02.03.01 - Втулка 2.cdw

Конструкторская документация/02.01.00 - Сопловой узел 1(переработанный).cdw

Конструкторская документация/02.06.00 - Труба 7.cdw

Конструкторская документация/02.01.05 - Фланец 5.cdw

Конструкторская документация/02.01.06 - Фланец 4.cdw

Конструкторская документация/02.01.07 - Фланец 3.cdw

Конструкторская документация/02.09.00 - Диффузор.cdw

Конструкторская документация/02.01.04 - Шайба сопловая.cdw

Конструкторская документация/02.03.00 СБ - Интенсификатор 2 Сборочный чертеж.cdw

Фланец 8.m3d

Сопло 1 (вариант 2).m3d

Фланец 51.m3d

Ребро 1.m3d

Сопловая часть.a3d

Сопловой диск.m3d

Фланец 41.m3d

Сопло 1 (вариант 6).m3d

Сопловой диск (вариант 5).m3d

Шайба сопловая (Вариант 5).m3d

Сопловой диск (вариант 4).m3d

Фланец 4.m3d

Фланец 50.m3d

Бонка 2.m3d

Втулка 4.m3d

Труба 5.a3d

Фланец 6.m3d

Фланец 5.m3d

Скоба соплового блока.m3d

Фланец 50 (для чертежа).m3d

Сопло 1 (вариант 3).m3d

02.03.05 - Труба 2.m3d

Фланец 41 (для чертежа).m3d

Сопло 1 (вариант 4).m3d
