Гониометрическая система для рентгеновского аналитического комплекса

0
282
1962
4
0
100

Московский Авиационный Институт
Кафедра 701 Авиационные робототехнические системы
Дипломная работа
На тему:"Проектирование гониометрической системы для рентгеновского аналитического комплекса"
Москва 2014

Активное внедрение станков с числовым программным управлением, развитие аддитивных технологий в промышленности значительно повышает требования к контролю качества изготовления деталей. Если геометрическая точность изготовления изделий контролируется различными оптическими методами и высокоточными измерительными головками, то структурные характеристики все чаще измеряются с помощью методов рентгеновского неразрушающего контроля. Существуют различные режимы измерений, позволяющие измерять: пористость материала, наличие дефектов в литых деталях, остаточных напрящений, структурный, качественный и количественный анализ материалов, точное измерение шероховатости поверхности. Соответственно производятся многие разновидности приборов, как специальные, так и широкопрофильные. В данной работе будет предпринята попытка модернизации существующей многопрофильной установки CompleXRay-C6 (Рисунок 0.1), а именно гониометра. От этого узла во многом зависит точность измерений и нередко он является самой дорогостоящей составляющей всей аналитической системы. Также на конструктивное исполнение влияет специфика использования устройства.
Необходимые технические характеристики проектируемого устройства:
-минимальный угол поворота стола – 1 угловая секунда;
-диапазон вращения - 360°;
-максимальный вес образца – 1 килограмм.


Сообщить о проблеме
Дата
09.04.2014
Язык
Русский
Состав

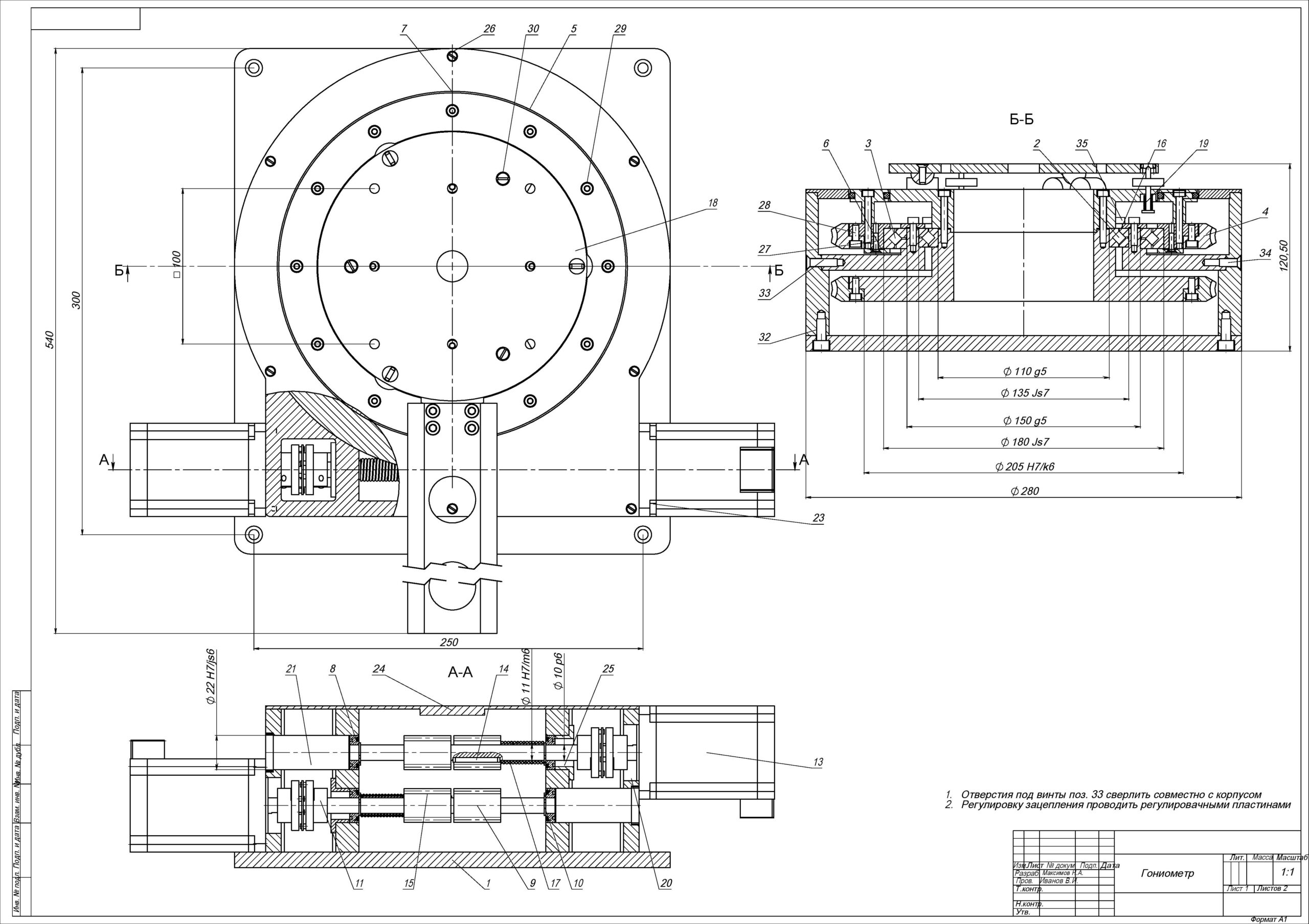

Гониометр (СБ), Деталировка (червяк, червячное колесо), Принципиальная схема
