Горизонтальный цилиндрический аппарата с рубашкой для хранения этанола

Уникальный т.к. расчитан самостоятельно

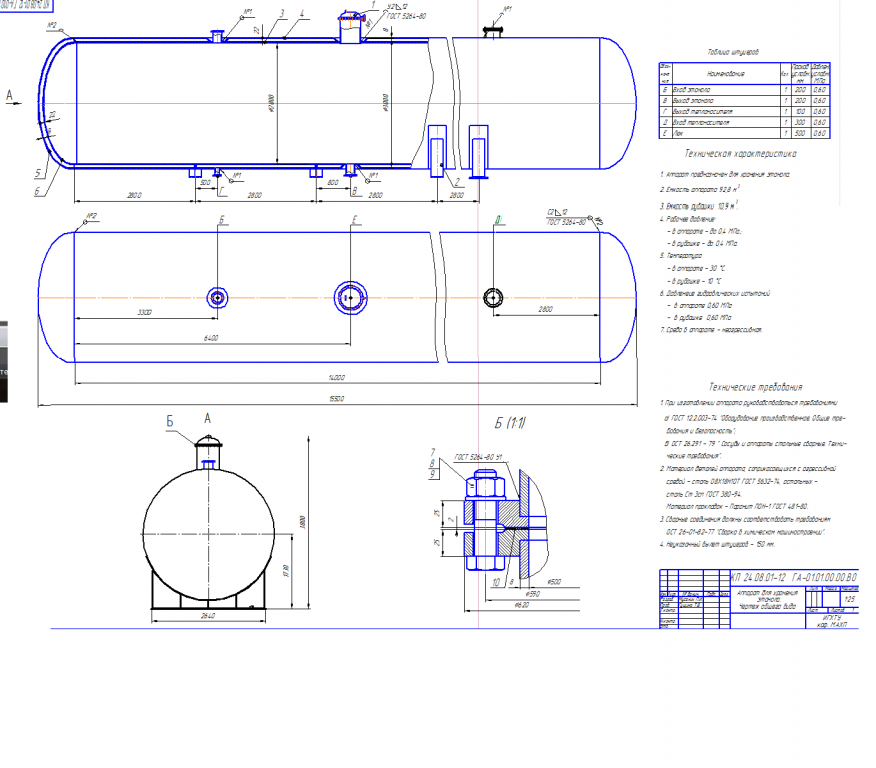

На чертеже представлен горизонтальный цилиндрический аппарата с рубашкой для хранения этанолаи опора.
Записка:
-Расчет аппарата по следующим параметрам:
Внутренний диаметр цилиндрической части– 2800 мм;
Количество опор – 4;
Расстояния между опорами 2,8 м;
Давление в аппарате – 0,4 МПа;
Давление в рубашке – 0,4 МПа;
Температура рабочей среды от 30 °С;
Температура в рубашке 10 °С;
Расстояние между кольцами жесткости – 2,8 м.
-Спецификации

Состав: Полный расчет аппарата, сборочный чертеж, опора, спецификации Язык документа

Софт: Компас 3Д 12, Word

Файлы:

Каталог / Машиностроение и механика / Горизонтальный цилиндрический аппарата с рубашкой для хранения этанола

Горизонтальный аппарат с рубашкой 2,8.cdw
Опора 3000.bak
Опора 3000.cdw
䨪 .doc
䨪 .doc
18 Гоизонтальный 2800 3 опоры 2,8 м.doc
Горизонтальный аппарат с рубашкой 2,8.bak
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
