3D модель Камера климатическая 22л

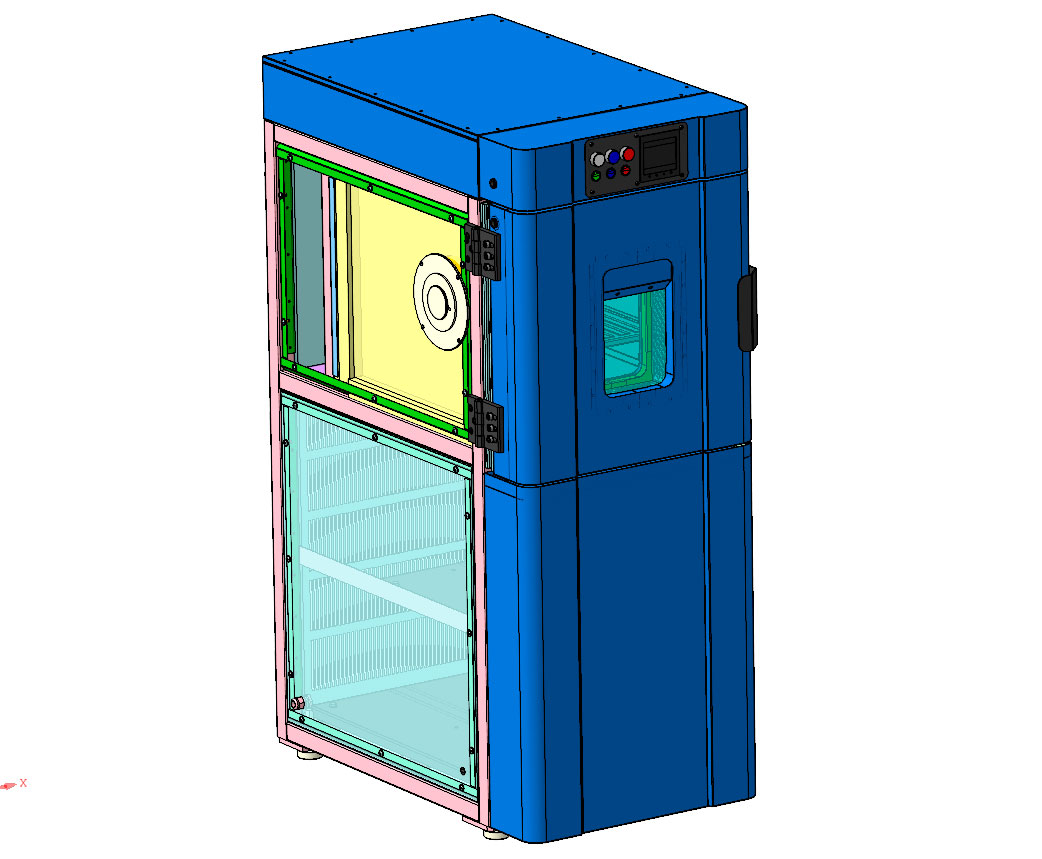

Камера климатических испытаний. Объём 22 литра. Компас. Разработка компании ЗИКО.

3D Модели камера Климатическая
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
koninivan
Дата
25.04.2020
Язык
Русский
Состав
3D Модель, деталировка
Софт
КОМПАС-3D 11 Как открыть?
Содержимое архива
  • И249.00.000 Камера климатическая 22 л
    • Заимствованные
      • И249.90.000 Электрооборудование.a3d
      • И249.90.201 Накладка прибора.m3d
      • И250.00.008 Фланец вентилятора.m3d
      • И250.00.012 Пластина вентилятора.m3d
      • И250.10.405 Штуцер.cdw
      • И250.10.405 Штуцер.m3d
      • И250.20.106 Трубка.m3d
      • И250.50.000 Пластина крепления двери.a3d
      • И250.50.001 Пластина.m3d
      • И250.90.100 Панель приборов
        • Автоматический выключатель ВА63 11224 С20А_Зп_4,5 кА на Din-рейку.m3d
        • Винт 4,2х14 ГОСТ 11650-80 острый.m3d
        • Зажим клеммный ЗНИ–6 ж_з.m3d
        • Зажим клеммный ЗНИ–6.m3d
        • Заклепка вытяжная 3,2х10.m3d
        • И250.90.100 Панель приборов.a3d
        • И250.90.100-01 Панель приборов (тепло-холод)
          • И250.90.100-01 Панель приборов.a3d
          • И250.90.100-01 Панель приборов.cdw
          • И250.90.100-01 Панель приборов.spw
        • И250.90.101 Панель приборов.cdw
        • И250.90.101 Панель приборов.m3d
        • И250.90.102 DIN-рейка.m3d
        • И250.90.102-00 DIN-рейка.m3d
        • И250.90.102-01 DIN-рейка.m3d
        • Изолятор нулевой.m3d
        • К90.103 Кронштейн.cdw
        • К90.103 Кронштейн.m3d
        • Кабель-канал перефорированный 25х25 дл.m3d
        • Кабель-канал перефорированный 25х25 мал.m3d
        • Кабель-канал перефорированный 25х25.m3d
        • Контактор КМ 11810 18А.m3d
        • Наклейка заземление.m3d
        • Ограничитель на DIN–рейку.m3d
        • перечень чертежей.txt
        • Предохранитель на DIN-рейку.m3d
        • Развертки для резки Кронштейн.cdw
        • Развертки для резки.cdw
        • Развертки со связью с моделью.cdw
        • Реле твердотельное 10А(25А), 240VAC, 3-15VDC.m3d
        • Реле электротепловое РТЛ 16321.m3d
        • Старый вариант
          • И250.90.010 Панель приборов
            • DIN-рейка короткая.m3d
            • DIN-рейка.m3d
            • Винт 4,2х14 ГОСТ 11650-80 острый.m3d
            • Зажим клеммный ЗНИ–6 ж_з.m3d
            • Зажим клеммный ЗНИ–6.m3d
            • Заклепка вытяжная 3,2х10.m3d
            • И250.90.001 Панель приборов.cdw
            • И250.90.001 Панель приборов.m3d
            • И250.90.010 Панель приборов.a3d
            • Контактор КМ 11810 18А.m3d
            • Ограничитель на DIN–рейку.m3d
            • Термостат MMG 4125-0-013-6.m3d
        • Термостат MMG 4125-0-013-6.m3d
        • Трансформатор 220В_30В, 0,063кВт.m3d
        • Шина нулевая на DIN-рейку 8_1.m3d
        • Шпилька приварочная М5х8.m3d
      • И259.00.040 Крепление пластины замка.a3d
      • И259.00.041 Крепление пластины замка.m3d
      • И259.00.324 Радиус 20.m3d
      • И260.08.002 Труба.m3d
      • И268.00.014 Втулка.m3d
      • Кабельный ввод
        • И250.00.003 Втулка.m3d
        • И250.00.004 Крышка ввода кабельного.m3d
        • И250.00.005 Заглушка.m3d
      • Кнопки
        • Индикатор AD-22DS 230В белый.m3d
        • Индикатор AD-22DS 230В красный.m3d
        • Индикатор AD-22DS 230В синий.m3d
        • Микропроцессор ТЕРМОДАТ 16Е3_1УВ_1В_2Р_1С_1Т_485_1М.m3d
        • Переключатель IRS-101-8c 250B 6,5A зеленый.m3d
        • Переключатель IRS-101-8c 250B 6,5A красный.m3d
        • Переключатель IRS-101-8c 250B 6,5A синий.m3d
      • Кожух датчика.m3d
      • Накладки
        • И265.30.007 Накладка прибора.m3d
        • И265.30.008 Накладка кнопок.m3d
        • И268.03.003 Кожух прибора.m3d
        • И268.03.004 Кожух кнопок.m3d
      • Провод нагревательный 1990.m3d
    • И249 Петли
      • И249.00.080 Петля малая
        • И249.00.080 Петля малая.a3d
        • И249.00.081 Полупетля.cdw
        • И249.00.081 Полупетля.m3d
      • И249.00.090 Петля большая
        • И249.00.080 Ось петли.a3d
        • И249.00.080 Ось петли.cdw
        • И249.00.080 Ось петли.spw
        • И249.00.083 Ось петли большой.cdw
        • И249.00.083 Ось петли большой.m3d
        • И249.00.084 Пластина петли большой.cdw
        • И249.00.084 Пластина петли большой.m3d
        • И249.00.090 Петля большая.a3d
        • И249.00.090 Петля большая.cdw
        • И249.00.090 Петля большая.spw
        • И249.00.091 Полупетля.cdw
        • И249.00.091 Полупетля.m3d
        • И249.00.092 Полупетля.cdw
        • И249.00.092 Полупетля.m3d
        • И249.00.093 Подкладка.cdw
        • Подкладка.m3d
    • И249.00.000 Камера климатическая 22л с отв. 176 мм.a3d
    • И249.00.000 Камера климатическая 22л.spw
    • И249.00.000 ШД-570х960х1530-ККК22.a3d
    • И249.00.000-04 ШД-КХТВ22-01.spw
    • И249.00.001 Крышка короба.cdw
    • И249.00.001 Крышка короба.m3d
    • И249.00.002 Дверь задняя.cdw
    • И249.00.002 Дверь задняя.m3d
    • И249.00.003 Панель боковая шкафа.cdw
    • И249.00.003 Панель боковая шкафа.m3d
    • И249.00.004 Панель холодильного агрегата.cdw
    • И249.00.004 Панель холодильного агрегата.m3d
    • И249.00.004-01 Панель холодильного агрегата.m3d
    • И249.00.005 Лист задний.cdw
    • И249.00.005 Лист задний.m3d
    • И249.00.006 Лист нижний.cdw
    • И249.00.006 Лист нижний.m3d
    • И249.00.007 Полка.cdw
    • И249.00.007 Полка.m3d
    • И249.00.008 Проставка.cdw
    • И249.00.008 Проставка.m3d
    • И249.00.009 Плита ППУ задняя.cdw
    • И249.00.009 Плита ППУ задняя.m3d
    • И249.00.009-01 Плита ППУ задняя.m3d
    • И249.00.010 Привод вентилятора
      • И249.00.010 Привод вентилятора.a3d
      • И249.00.010 Привод вентилятора.cdw
      • И249.00.010 Привод вентилятора.spw
    • И249.00.011 Плита ППУ нижняя.cdw
    • И249.00.011 Плита ППУ нижняя.m3d
    • И249.00.011-01 Плита ППУ нижняя.m3d
    • И249.00.012 Плита ППУ боковая.cdw
    • И249.00.012 Плита ППУ боковая.m3d
    • И249.00.012-01 Плита ППУ боковая.m3d
    • И249.00.012-02 Плита ППУ боковая.m3d
    • И249.00.012-03 Плита ППУ боковая.m3d
    • И249.00.013 Фланец для камеры влаги.m3d
    • И249.00.014 Фланец для камеры влаги.cdw
    • И249.00.051 Скоба замка.cdw
    • И249.00.051 Скоба замка.m3d
    • И249.00.100 Панель боковая с вводом
      • 176
        • И249.00.100-01 Панель боковая с вводом.a3d
        • И249.00.100-01 Панель боковая с вводом.cdw
        • И249.00.100-01 Панель боковая с вводом.spw
        • И249.00.120-01 Панель боковая с вводом.a3d
        • И249.00.120-01 Панель боковая с вводом.cdw
        • И249.00.120-01 Панель боковая с вводом.spw
        • И249.00.121 Панель боковая шкафа.cdw
        • И249.00.121-01 Панель боковая шкафа.m3d
        • И249.00.122 Труба 176.cdw
        • И249.00.122 Труба 176.m3d
      • И249.00.100 Панель боковая с вводом.a3d
      • И249.00.100 Панель боковая с вводом.cdw
      • И249.00.100 Панель боковая с вводом.spw
      • И249.00.120 Панель боковая с вводом.a3d
      • И249.00.120 Панель боковая с вводом.cdw
      • И249.00.120 Панель боковая с вводом.spw
      • И249.00.121 Панель боковая шкафа.cdw
      • И249.00.121 Панель боковая шкафа.m3d
    • И249.00.113 Втулка.cdw
    • И249.00.113 Втулка.m3d
    • И249.00.200 Внутренний шкаф
      • И249.00.200 Внутренний шкаф.a3d
      • И249.00.200 Внутренний шкаф.cdw
      • И249.00.200 Внутренний шкаф.spw
      • И249.00.201 Направляющая полки.cdw
      • И249.00.201 Направляющая полки.m3d
      • И249.00.202 Короб вентилятора.cdw
      • И249.00.202 Короб вентилятора.m3d
      • И249.00.203 Кронштейн ТЭНа.cdw
      • И249.00.203 Кронштейн ТЭНа.m3d
      • И249.00.204 Перегородка внутренняя.cdw
      • И249.00.204 Перегородка внутренняя.m3d
      • И249.00.205 Полка.cdw
      • И249.00.205 Полка.m3d
      • И249.00.206 Перегородка внутренняя.m3d
      • И249.00.206_304-4N1,0 Перегородка внутренняя.cdw
      • И249.00.210 Внутренний шкаф.a3d
      • И249.00.210 Внутренний шкаф.cdw
      • И249.00.210 Внутренний шкаф.spw
      • И249.00.211 Кожух правый.cdw
      • И249.00.211 Кожух правый.m3d
      • И249.00.212 Кожух левый.cdw
      • И249.00.212 Кожух левый.m3d
      • И249.00.213 Передняя стенка.cdw
      • И249.00.213 Передняя стенка.m3d
      • И249.00.214 Задняя стенка.cdw
      • И249.00.214 Задняя стенка.m3d
      • И249.00.215 Опора передняя.cdw
      • И249.00.215 Опора передняя.m3d
      • И249.00.217 Шпилька М8.cdw
      • И249.00.217 Шпилька М8.m3d
      • И249.00.218 Пластина крепежная.cdw
      • И249.00.230 Прижим уплотнителя.a3d
      • И249.00.230 Прижим уплотнителя.cdw
      • И249.00.230 Прижим уплотнителя.spw
      • И249.00.231 Прижим уплотнителя.cdw
      • И249.00.231 Прижим уплотнителя.m3d
      • И249.00.240 Уплотнение внешнее.a3d
      • И249.00.240 Уплотнение внешнее.cdw
      • И249.00.240 Уплотнение внешнее.spw
      • И249.00.241 Уплотнение внешнее.cdw
      • И249.00.241 Уплотнение внешнее.m3d
      • И249.00.250 Уплотнение внутреннее.a3d
      • И249.00.250 Уплотнение внутреннее.cdw
      • И249.00.250 Уплотнение внутреннее.spw
      • И249.00.251 Уплотнение внутреннее.cdw
      • И249.00.251 Уплотнение внутреннее.m3d
      • И249.02.200 Внутренний шкаф.a3d
      • И249.02.200 Внутренний шкаф.cdw
      • И249.02.200 Внутренний шкаф.spw
      • И249.02.201 Втулка.m3d
      • И249.02.220 Внутренний шкаф.a3d
      • И249.02.220 Внутренний шкаф.cdw
      • И249.02.220 Внутренний шкаф.spw
      • И249.02.221 Кожух правый.cdw
      • И249.02.221 Кожух правый.m3d
      • И249.02.222 Кожух левый.cdw
      • И249.02.222 Кожух левый.m3d
    • И249.00.300 Дверь камеры
      • Вата двери.m3d
      • И249.00.300 Дверь.a3d
      • И249.00.300 Дверь.cdw
      • И249.00.300 Дверь.spw
      • И249.00.301 Ручка двери.cdw
      • И249.00.301 Ручка двери.m3d
      • И249.00.302 Кожух светильника.cdw
      • И249.00.302 Кожух светильника.m3d
      • И249.00.303 Кронштейн лампы.cdw
      • И249.00.303 Кронштейн лампы.m3d
      • И249.00.304 Прокладка двери.cdw
      • И249.00.304 Прокладка двери.m3d
      • И249.00.305 Панель внутренняя.cdw
      • И249.00.305 Панель внутренняя.m3d
      • И249.00.306 Прокладка вертикальная.cdw
      • И249.00.306 Прокладка вертикальная.m3d
      • И249.00.307 Прокладка горизонтальная.cdw
      • И249.00.307 Прокладка горизонтальная.m3d
      • И249.00.308 Плита ППУ двери.cdw
      • И249.00.308 Плита ППУ двери.m3d
      • И249.00.308-01 Плита ППУ двери.m3d
      • И249.00.310 Дверь.a3d
      • И249.00.310 Дверь.cdw
      • И249.00.310 Дверь.spw
      • И249.00.311 Кожух двери.cdw
      • И249.00.311 Кожух двери.m3d
      • И249.00.312 Крышка двери.cdw
      • И249.00.312 Крышка двери.m3d
      • И249.00.314 Держатель стекла.cdw
      • И249.00.314 Держатель стекла.m3d
      • И249.00.315 Усилитель вертикальный петель.cdw
      • И249.00.315 Усилитель вертикальный петель.m3d
      • И249.00.316 Усилитель вертикальный.cdw
      • И249.00.316 Усилитель вертикальный.m3d
      • И249.00.317 Усилитель горизонтальный.cdw
      • И249.00.317 Усилитель горизонтальный.m3d
      • И249.00.318 Прокладка.cdw
      • И249.00.319 Прокладка.cdw
      • И249.00.320 Короб.a3d
      • И249.00.320 Короб.cdw
      • И249.00.320 Короб.spw
      • И249.00.321 Короб.cdw
      • И249.00.321 Короб.m3d
      • И249.00.321-01 Короб.m3d
      • И249.00.330 Короб спец.dxf
      • И249.00.330 Короб.a3d
      • И249.00.330 Короб.cdw
      • И249.00.330 Короб.dxf
      • И249.00.330 Короб.spw
      • И249.00.331 Короб.cdw
      • И249.00.331 Короб.m3d
      • И249.00.331-01 Короб.m3d
      • И249.00.340 Короб внутренний в сборе сец.dxf
      • И249.00.340 Короб внутренний в сборе.cdw
      • И249.00.340 Короб внутренний в сборе.dxf
      • И249.00.340 Короб внутренний в сборе.spw
      • И249.00.341 Короб внутренний.cdw
      • И249.00.350 Панель внутренняя в сборе.spw
      • И249.00.350 СБ Панель внутренняя в сборе Сборочный чертеж.cdw
      • И249.00.351 Панель внутренняя.cdw
      • И249.00.352 Усиление.cdw
      • Панель внутренняя с ребрами жесткости
        • Панель внутренняя в сборе.a3d
        • Панель внутренняя.m3d
        • Усиление вертикальное.m3d
    • И249.00.400 Короб, панель, двери
      • И249.00.400 Панель управления.a3d
      • И249.00.400 Панель управления.cdw
      • И249.00.400 Панель управления.spw
      • И249.00.410 Короб верхний.a3d
      • И249.00.410 Короб верхний.cdw
      • И249.00.410 Короб верхний.spw
      • И249.00.411 Короб верхний.cdw
      • И249.00.411 Короб верхний.m3d
      • И249.00.420 Панель управления.a3d
      • И249.00.420 Панель управления.cdw
      • И249.00.420 Панель управления.spw
      • И249.00.421 Кожух панели.cdw
      • И249.00.421 Кожух панели.m3d
      • И249.00.422 Дно панели.cdw
      • И249.00.422 Дно панели.m3d
    • И249.00.500 Направляющая
      • И249.00.500 Направляющая(1).spw
      • И249.00.500 Направляющая.a3d
      • И249.00.500 Направляющая.cdw
      • И249.00.500 Направляющая.spw
      • И249.00.500-01 Направляющая.a3d
      • И249.00.501 Направляющая.cdw
      • И249.00.501 Направляющая.m3d
      • И249.00.502 Шпилька.cdw
      • И249.00.502 Шпилька.m3d
      • И249.00.503 Уголок крепежный.cdw
    • И249.00.600 Крепление петли, замка
      • И249.00.610 Крепление петли.a3d
      • И249.00.610 Крепление петли.cdw
      • И249.00.610 Крепление петли.spw
      • И249.00.611 Крепление петли.cdw
      • И249.00.611 Крепление петли.m3d
      • И249.00.620 Крепление замка.a3d
      • И249.00.620 Крепление замка.cdw
      • И249.00.620 Крепление замка.spw
      • И249.00.621 Крепление замка.cdw
      • И249.00.621 Крепление замка.m3d
    • И249.00.700 Плиты холодильных агрегатов
      • И249.00.710 Плита нижняя.a3d
      • И249.00.710 Плита нижняя.cdw
      • И249.00.710 Плита нижняя.spw
      • И249.00.711 Плита нижняя.cdw
      • И249.00.711 Плита нижняя.m3d
      • И249.00.712 Усилитель плиты.cdw
      • И249.00.712 Усилитель плиты.m3d
      • И249.00.720 Плита верхняя.a3d
      • И249.00.720 Плита верхняя.cdw
      • И249.00.720 Плита верхняя.spw
      • И249.00.721 Плита верхняя.cdw
      • И249.00.721 Плита верхняя.m3d
      • И249.00.722 Усилитель плиты верхней.cdw
      • И249.00.722 Усилитель плиты верхней.m3d
    • И249.00.800 Дверь холодильного агрегата
      • И249.00.800 Дверь холодильного агрегата.a3d
      • И249.00.800 Дверь холодильного агрегата.cdw
      • И249.00.800 Дверь холодильного агрегата.spw
      • И249.00.801 Кожух двери.cdw
      • И249.00.801 Кожух двери.m3d
      • И249.00.802 Дно двери.cdw
      • И249.00.802 Дно двери.m3d
      • И249.00.803 Лоток.cdw
      • И249.00.803 Лоток.m3d
      • И249.00.804 Профиль лотка.cdw
      • И249.00.804 Профиль лотка.m3d
    • И249.00.900 Опора
      • И249.00.900 Опора.a3d
      • И249.00.900 Опора.cdw
      • И249.00.900 Опора.spw
      • И249.00.901 Шпилька опоры.cdw
      • И249.00.901 Шпилька опоры.m3d
      • И249.00.902 Пятак опоры.cdw
      • И249.00.902 Пятак опоры.m3d
    • И249.01.100 Рама
      • И249.00.105 Платик.cdw
      • И249.00.105 Платик.m3d
      • И249.00.106 Пластина двигателя.cdw
      • И249.00.106 Пластина двигателя.m3d
      • И249.00.109 Уголок крепления.cdw
      • И249.00.109 Уголок крепления.m3d
      • И249.00.110 Пластина опоры.cdw
      • И249.00.110 Пластина опоры.m3d
      • И249.00.111 Опора двери агрегата.cdw
      • И249.00.111 Опора двери агрегата.m3d
      • И249.00.116 Уголок.cdw
      • И249.00.116 Уголок.m3d
      • И249.00.117 Упор двери.cdw
      • И249.00.117 Упор двери.m3d
      • И249.01.000 Рама.a3d
      • И249.01.000 Рама.cdw
      • И249.01.000 Рама.spw
      • И249.01.001 Уголок панели камеры вертикальный.cdw
      • И249.01.001 Уголок панели камеры вертикальный.m3d
      • И249.01.002 Уголок панели агрегата.cdw
      • И249.01.002 Уголок панели агрегата.m3d
      • И249.01.003 Уголок панели камеры горизонтальный.cdw
      • И249.01.003 Уголок панели камеры горизонтальный.m3d
      • И249.01.004 Уголок панели агрегата нижний.cdw
      • И249.01.004 Уголок панели агрегата нижний.m3d
      • И249.01.004-01 Уголок панели агрегата нижний.m3d
      • И249.01.004-02 Уголок панели агрегата нижний.m3d
      • И249.01.005 Уголок полки.cdw
      • И249.01.005 Уголок полки.m3d
      • И249.01.100 Рама.a3d
      • И249.01.100 Рама.cdw
      • И249.01.100 Рама.spw
      • И249.01.101 Труба левая.cdw
      • И249.01.101 Труба левая.m3d
      • И249.01.102 Труба правая.cdw
      • И249.01.102 Труба правая.m3d
      • И249.01.103 Труба задняя левая.cdw
      • И249.01.103 Труба задняя левая.m3d
      • И249.01.104 Труба задняя правая.cdw
      • И249.01.104 Труба задняя правая.m3d
      • И249.01.105 Труба боковая.cdw
      • И249.01.105 Труба боковая.m3d
      • И249.01.106 Труба боковая нижняя.cdw
      • И249.01.106 Труба боковая нижняя.m3d
      • И249.01.107 Труба поперечная.cdw
      • И249.01.107 Труба поперечная.m3d
      • И249.01.107-01 Труба поперечная.m3d
      • И249.01.108 Труба узкая.cdw
      • И249.01.108 Труба узкая.m3d
      • И249.01.108-01 Труба узкая.m3d
      • И249.01.109 Уголок продольный.cdw
      • И249.01.109 Уголок продольный.m3d
      • И249.01.109-01 Уголок продольный.m3d
      • И249.01.111 Уголок поперечный.cdw
      • И249.01.111 Уголок поперечный.m3d
      • И249.01.112 Труба узкая нижняя.cdw
      • И249.01.112 Труба узкая нижняя.m3d
    • И249.70.000 Упаковка.spw
    • И249.70.110 Поддон.spw
    • И249.70.110 СБ Поддон Сборочный чертеж.cdw
    • И249.70.120 СБ Щит передний-задний Сборочный чертеж.cdw
    • И249.70.120 Щит передний-задний.spw
    • И249.70.121 Распорка.cdw
    • И249.70.130 СБ Щит боковой Сборочный чертеж.cdw
    • И249.70.130 Щит боковой.spw
    • И249.70.133 Распорка.cdw
    • И249.70.140 Крыша.spw
    • И249.70.140 СБ Крыша Сборочный чертеж.cdw
    • И249.70.150 Коробка нижняя в сборе.spw
    • И249.70.150 СБ Коробка нижняя в сборе Сборочный чертеж.cdw
    • И249.70.151 Коробка.cdw
    • И249.70.160 Коробка верхняя в сборе.spw
    • И249.70.160 СБ Коробка верхняя в сборе Сборочный чертеж.cdw
    • И249.70.161 Коробка.cdw
    • И249.90.100 Панель приборов
      • Автоматический выключатель ВА63 11224 С20А_Зп_4,5 кА на Din-рейку.m3d
      • Блок КБ10-5 клеммный 5 пар винтовых клемм 4кв.мм 10А (УПП 5 ВОС Санкт-Петербург).m3d
      • Винт 4,2х14 ГОСТ 11650-80 острый.m3d
      • Зажим клеммный ЗНИ–6 ж_з.m3d
      • Зажим клеммный ЗНИ–6.m3d
      • Заклепка вытяжная 3,2х10.m3d
      • Звонок SM1_230 электромеханический на Din-рейку переменного тока на 230В (ABB).m3d
      • И249.90.100 Панель приборов.a3d
      • И249.90.100 Панель приборов.spw
      • И249.90.100 СБ Панель приборов Сборочный чертеж.cdw
      • И249.90.100-01 Панель приборов (тепло-холод)
        • И249.90.100-01 Панель приборов.a3d
        • И249.90.100-01 Панель приборов.cdw
        • И249.90.100-01 Панель приборов.spw
      • И249.90.101 Панель приборов.cdw
      • И249.90.102 DIN-рейка.m3d
      • И249.90.102-01 DIN-рейка.m3d
      • И250.90.101 Панель приборов.m3d
      • И250.90.102 DIN-рейка.m3d
      • И250.90.102-00 DIN-рейка.m3d
      • И250.90.102-01 DIN-рейка.m3d
      • И250.90.102-03 DIN-рейка.m3d
      • Контактор КМ 11810 18А.m3d
      • Ограничитель на DIN–рейку.m3d
      • Реле твердотельное 10А(25А), 240VAC, 3-15VDC.m3d
      • Реле электротепловое РТЛ 16321.m3d
      • Термостат MMG 4125-0-013-6.m3d
    • И249.90.200 Панель приборов
      • И249.90.201 Накладка прибора.m3d
    • И250.10.125 Пластина двигателя.m3d
    • И268.03.302 Уголок.m3d
    • И646.00.000 Привод вентилятора
      • Radial Ball Bearing_68_ISO_ISO 15 RBB - 0210 - 8,DE,NC,8_68.m3d
      • Вал.m3d
      • Винт установочнй М6х12 ГОСТ 1478.m3d
      • Втулка дистанционная.m3d
      • Втулка крепления двигателя.m3d
      • Втулка распорная.m3d
      • Двигатель 5А50МА2.m3d
      • Звёздочка.m3d
      • И646.00.001 Шайба.m3d
      • И646.00.002 Шайба фторопластовая.m3d
      • Кольцо 30 внутр.m3d
      • Корпус.m3d
      • Крыльчатка 254.m3d
      • Масленка.m3d
      • Пластина вентилятора.m3d
      • Пластинавиброопор.m3d
      • Подкладка паронитовая.m3d
      • Полумуфта кулачковая.m3d
      • Привод в сборе.a3d
      • Фланец.m3d
    • Изменение 465.kdw
    • Изменение 470.kdw
    • Изменение 475.kdw
    • Изменение 484.kdw
    • Изменение 495.kdw
    • Изменение 501.kdw
    • Изменение 516.kdw
    • Изменение 735.kdw
    • Изменение 764.kdw
    • Изменение1.kdw
    • Камера климатическая 22л с большим отверстием - развертки.frw
    • Короб внутренний в сборе.a3d
    • Короб внутреннний.m3d
    • Пластина крепежная.m3d
    • Покупное
      • Вата
        • Теплоизоляция.m3d
      • Винт 4,0 х 20 ГОСТ 11652 острый.m3d
      • Винт М5 х 10 DIN 967 с прессшайбой оц.m3d
      • Винт М5 х 16 DIN 7985.m3d
      • Винт М5 х 16 нерж.m3d
      • Винт М5 х 20 DIN 7985.m3d
      • Винт М5 х 25 DIN 7985 А2.m3d
      • Винт острый 4,2 х 14.m3d
      • Втулка резиновая кабельная 12х20х9.m3d
      • Заимств
        • Гайка ТЭНа.m3d
        • Лампа.m3d
        • Патрон лампы.m3d
        • Проставка.m3d
        • Сальниковый ввод.m3d
        • Стеклопакет 200х300х70.m3d
        • ТЭН в сборе.a3d
        • ТЭН.m3d
        • Уплотнитель внешний 22.m3d
        • Уплотнитель внутренний 22.m3d
      • Заклепка вытяжная 3,2х10.m3d
      • Заклепка резьбовая М4.m3d
      • Заклепка резьбовая М5.m3d
      • Заклепка резьбовая М6.m3d
      • Заклепка резьбовая М8.m3d
      • Замок
        • Заклека.m3d
        • Замок.a3d
        • И249.00.051 Скоба замка.cdw
        • И249.00.051 Скоба замка.m3d
        • Крюк.m3d
        • Накладка резиновая.m3d
        • Основание левое.m3d
        • Основание правое.m3d
        • Ось.m3d
        • Рычаг.m3d
      • Замок задней двери
        • Гайка М10_По умолчанию.m3d
        • Гайка М19_По умолчанию.m3d
        • Корпус замка_По умолчанию.m3d
        • Сборка замка задней двери_По умолчанию.a3d
        • Шайба 19_По умолчанию.m3d
        • Язык замка_По умолчанию.m3d
      • импортированная__1.m3d
      • импортированная__2.m3d
      • Кабельный ввод PG13,5.m3d
      • Крыльчатка 154.m3d
      • Петли
        • Ось петли малой1056-U9_По умолчанию.m3d
        • Петля малая1056-U9_По умолчанию.a3d
        • полуп.малая1056-U9_По умолчанию.m3d
        • Полупетля малая1056-U9_По умолчанию.m3d
      • Петли большие
        • Полупетля 1_По умолчанию.m3d
        • Полупетля 2_По умолчанию.m3d
        • Чертеж.cdw
      • Петля CFA_65 CH-6.a3d
      • Провод нагревательный 1350.m3d
      • Провод нагревательный 1990.m3d
      • Холодильные агрегаты
        • Блок регенераторов.a3d
        • Вентилятор
          • Вентилятор в сборе.a3d
          • Двигатель ELCO.a3d
          • Кронштейн двигателя.m3d
          • Крыльчатка 230.m3d
          • Фланец двигателя.m3d
          • Электродвигатель.m3d
        • Деталь1.m3d
        • Заглушка 20х10.m3d
        • Заглушка 20х16.m3d
        • Заглушка 20х3,2.m3d
        • Компрессор
          • Амортизатор.m3d
          • Вентиль всасывающий.m3d
          • Втулка амортизатора.m3d
          • Кожух клеммный.m3d
          • Компрессор.a3d
          • Компрессор.m3d
          • Крышка клеммная.m3d
          • Опора компрессора.m3d
          • Патрубок 1.m3d
          • Патрубок 2.m3d
          • Пружина крышки.m3d
        • Конденсатор
          • Боковина левая.m3d
          • Боковина правая.m3d
          • Дифузор.m3d
          • Конденсатор.a3d
          • Крышка верхняя.m3d
          • Ламель.m3d
          • Пластина дифузора.m3d
          • Сегмент теплообменника большой.m3d
          • Сегмент теплообменника.m3d
          • Соединитель большой.m3d
          • Соединитель малый.m3d
        • Маслоотделитель
          • Маслоотделитель.a3d
          • Маслоотделитель.m3d
          • Патрубки маслоотделителя.m3d
        • Плита холодильного агрегата
          • Плита холодильного агрегата.a3d
          • Плита холодильного агрегата.m3d
          • Усилитель плиты.m3d
        • Плита холодильного агрегата верхнего
          • Усилитель плиты верхней.m3d
        • Регенератор
          • Дно регенератора.m3d
          • Пластина регенератора.m3d
          • Регенератор.a3d
          • Регенератор.m3d
        • Холодильный агрегат верхний.a3d
        • Холодильный агрегат нижний.a3d
      • Шайба 8 DIN 6798 с наружными зубьями.m3d
      • Шпилька приварочная М4х10 Ст37.m3d
      • Электродвигатель М2Е068 .m3d
    • проставка.m3d
    • Уголок крепежный.m3d
    • Уголок.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

30
Чертеж Схема принципиальная климатической камеры
Схема принципиальная климатической камеры
200
3D модель Климатическая установка корабля 11356
Климатическая установка корабля 11356
100
3D модель Обдувочная камера
Обдувочная камера
20
3D модель Камера пескоструйная
Камера пескоструйная
300
3D модель Сверхзвуковая камера сгорания
Сверхзвуковая камера сгорания
20
Чертеж Камера задвижек
Камера задвижек
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
