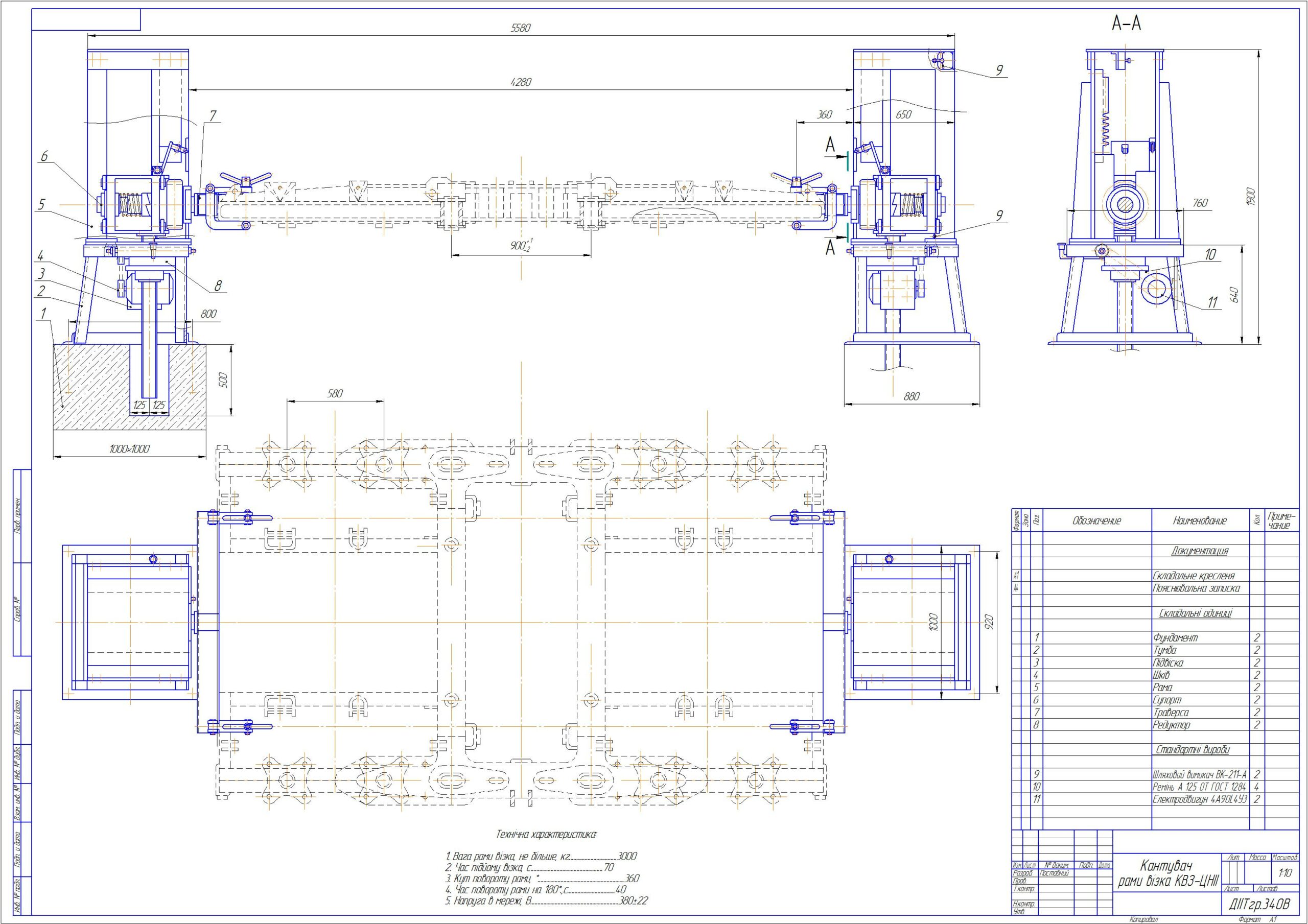

Кантователь при различных ремонтных работах

Технічна характеристика:
1. Вага рами візка, не більше, кг.................................3000
2. Час підйому візка, с..................................................70
3. Кут повороту рами, °............................................................360
4. Час повороту рами на 180°.,с.................................40
5. Напруга в мережі, В.............................................................380±22

При всіх видах ремонтних робіт відповідно до Інструкції ЦЛ-0026, рами візка КВЗ-ЦНІІ дозволяється [5]:
а) заварка тріщин в зварних швах (деф.1), незалежно від місця їх знаходження, але не виходять на елементи, що зварюються вузлів;
б) наплавлення зношених або уражених корозією місць (деф.2), незалежно від розташування їх на Ремі за умови, що залишилася товщина стінки складає не менше 50% креслярського розміру. При корозії або зносі понад 50% початкової товщини стінки - ремонт залежить від місця розташування дефекту і виконуються установкою накладки.
в) заварка тріщини, розташованої на одній з площин поздовжньої балки, з постановкою підсилює накладки;
г) заварка тріщини, розташованої лише на одній з площин поперечної балки (деф.4);
д) заварка не більше однієї тріщини або зламу (деф.5) в будь-якому з кронштейнів рами. Допускається заміна дефектних кронштейнів повідків і амортизаторів на нові, виготовлені згідно з вимогами конструкторської документації.
е) Прогин балок рами у вертикальній або горизонтальній площинах (деф.6) ремонтується за технологією дозволеної ЦЛ.
