Компактный натяжитель

Компактный и простой в изготовлении натяжитель цепи, ремня (в зависимости от того, какую паразитку установить на оси: звезду, шкив...) Также может быть использован в качестве регулируемой опоры, установив просто подшипник качения.

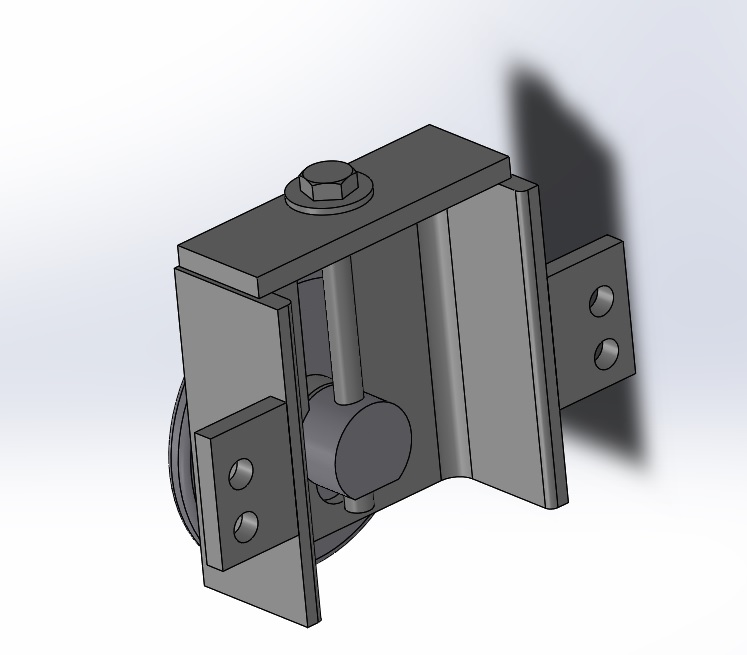

Для примера на модели габаритно показана паразитная звездочка (на подшипнике) для цепи 25.4. Диаметр оси 20мм.

Состав: Сборка Язык документа

Софт: SolidWorks 16

Файлы:

Каталог / Машиностроение и механика / Компактный натяжитель

втулка.SLDPRT
звезда.SLDPRT
натяжитель1.SLDASM
ось рег.SLDPRT
пл2к.SLDPRT
пласти.SLDPRT
швеллер гост.SLDPRT
