Концевое устройство для приводных валов

Механическая альтернатива энкодера.
Устанавливается на приводной вал лебедки, мотор-редуктора или иных узлов.
Позволяет точно настаивать остановку вращения вала в определенный момент по сигналу концевого выключателя в двух точках (например им можно указать крайние аварийные положения при перемещении, либо ограничения по длине троса лебедки).
Шаг резьбы на пальце задает точность срабатывания, чем больше шаг, тем точнее, но и меньше оборотов между крайними положениями.

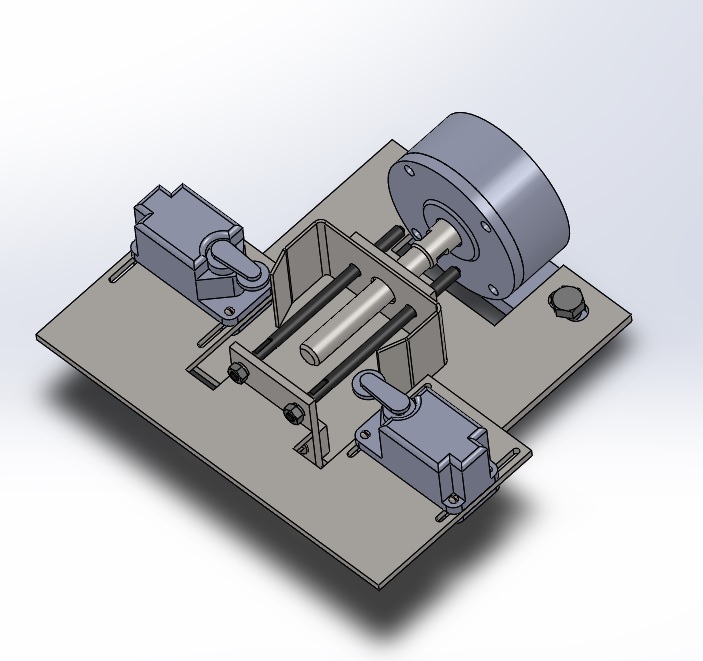

На модели для наглядности указана подшипниковая опора вала промышленной лебедки.

Состав: Сборка Язык документа

Софт: SolidWorks 16

Файлы:

Каталог / Машиностроение и механика / Концевое устройство для приводных валов

7?몫??⥫? ??-16(??).SLDPRT
крышка лебедки.SLDPRT
Монтаж концевика лебедки.SLDASM
нажимная пластина.SLDPRT
направляющая.SLDPRT
опора.SLDPRT
палец.SLDPRT
пластина концевиков.SLDPRT
пластина креп.SLDPRT
пластина напр.SLDPRT
пластина опорная.SLDPRT
плита.SLDPRT
ребро.SLDPRT
укос.SLDPRT
