Кожухотрубный теплообменник ПП1-32-7-2

Кожухотрубный пароводяной теплообменник ПП1-32-7-2
08-ПТЭ

Основные технические характеристики
Поверхность теплообмена, м 32
Число трубок в трубной системе, шт. 232
Температура воды на входе/на выходе, С 70/130
Длина трубок, мм 3000
Диаметр трубки, мм 16x1
Давление греющего пара, МПа 0,7
Номинальный расход сетевой воды, м /ч (кг/с)110,5 (30,2)

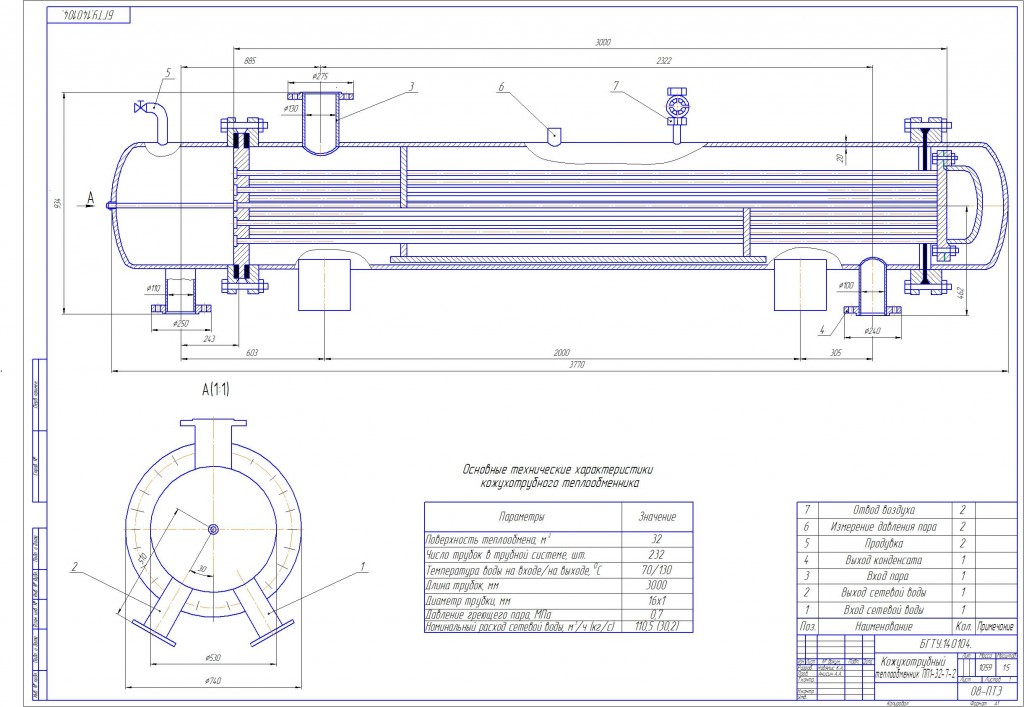

Состав: Сборочный чертеж(СБ) Язык документа

Софт: Компас v12

Файлы:

Каталог / Машиностроение и механика / Кожухотрубный теплообменник ПП1-32-7-2

ПП11.cdw
