Кран шаровой разобщительный 4300

0
2
773
8
0

Кран шаровой разобщительный 4300 предназначен для включения и выключения тормозных пневматических устройств, установленных на подвижном составе железных дорог.

Техническая характеристика
1.Диаметр условного прохода, мм 20
2.Присоединительная резьба G 3/4-В
3.Диаметр атмосферного отверстия, мм 4
4.Рабочая среда сжатый воздух
5.Температура эксплуатации, С от минус 60 до плюс 60



Дата
15.08.2020
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка, Спецификация
Софт
КОМПАС-3D 13 SP2 Как открыть?
Содержимое архива
  • Кран разобшительный 4300
    • Шпиндель 03.cdw
    • Штуцер 02.cdw
    • Кран шаровый разобщительный СП лист2.cdw
    • Заглушка 11.cdw

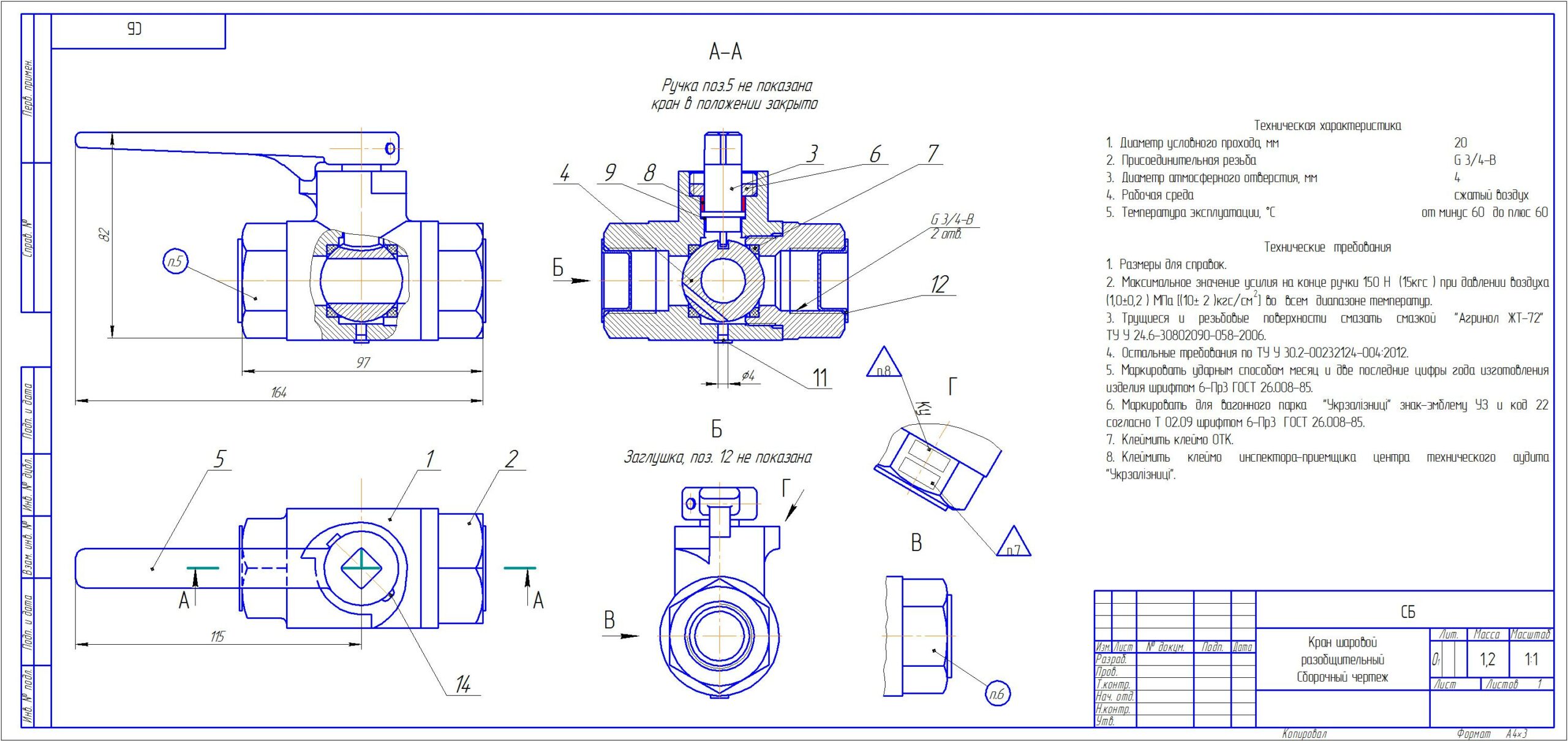

    • Кран шаровый разобщительный СБ.cdw
    • Седло 07.cdw
    • Втулка 09.cdw
    • Гайка 06.cdw
    • Кран шаровый разобщительный СП лист1.cdw
    • Затвор шаровой.cdw
    • Корпус 01.cdw
    • Втулка.cdw
    • Рукоятка05.cdw
