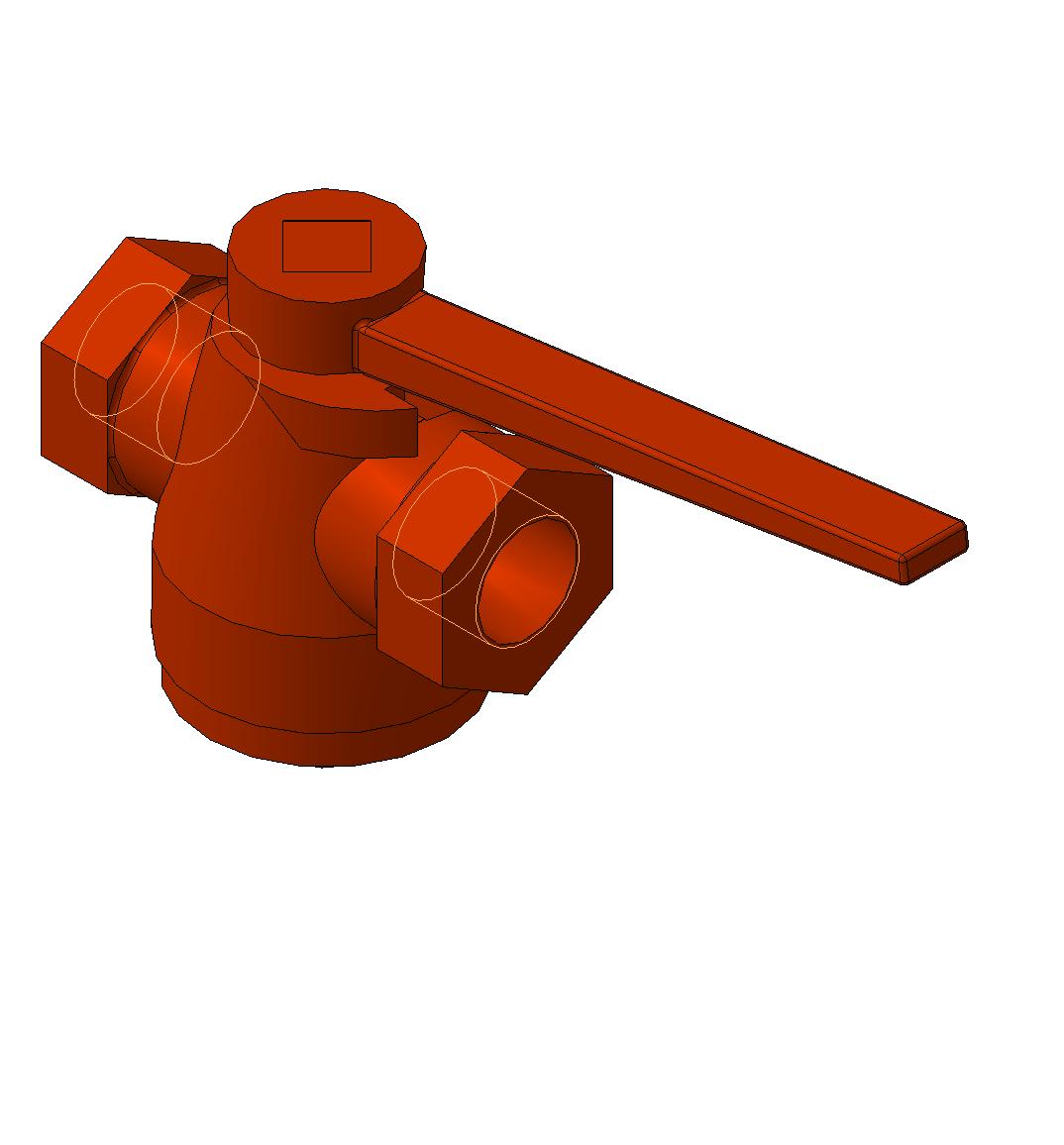

Разобщительный кран условный № 372

Разобщительный кран условный № 372 служит для включения и выключения воздухораспределителей и имеет два положения ручки: вдоль трубы - кран открыт, поперек трубы - кран закрыт. В конусной бронзовой пробке крана имеется атмосферное отверстие для сообщения воздухораспределителя с атмосферой при закрытом положении крана. Это отверстие сделано для предупреждения самоторможения выключенного воздухораспределителя в случае пропуска разобщительного крана.

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Разобщительный кран условный № 372

Кран 372.m3d
