Кронштейн с боковым креплением Код 055

0
5
122
4
0
20

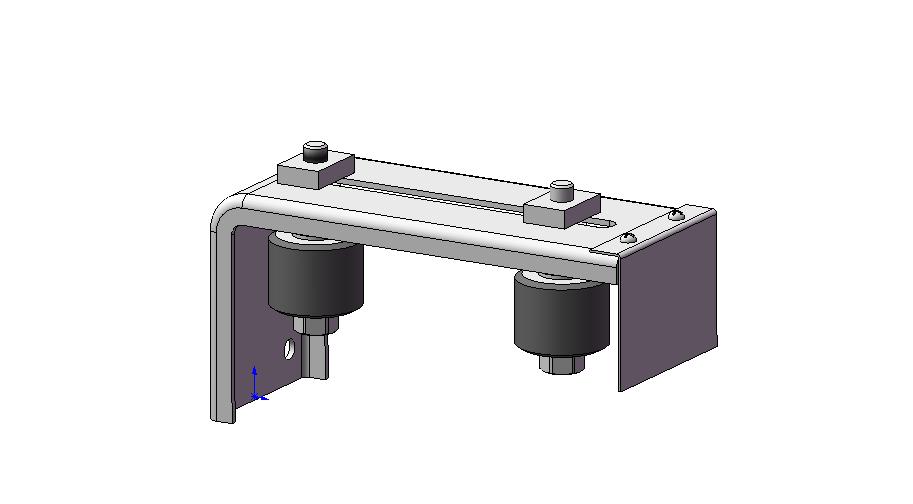

Модель кронштейна с боковым креплением Код 055 предназначена для использования при компоновке и разработке откатных ворот совместно с двумя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043). Используется для удержания верхней части створки откатных ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.
Кронштейн применяется, когда вместо П-образной рамы его необходимо крепить на существующую конструкцию (столб, забор или здание). При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения. Фиксируется с помощью анкеров, предназначенных для данного типа конструкций, что дает возможность не применять окраску, как в случае со сваркой.
Кронштейн рекомендуется применять преимущественно при монтаже откатных ворот с использованием МИКРО и ЭКО систем.
Имеется габаритный чертеж РОЛТЭК
