Лебедка ТЛ-2

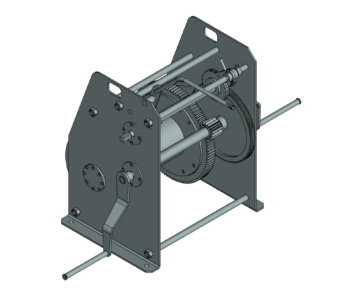

Лебедка ТЛ-2 барабанного типа, предназначены для вертикального, горизонтального или наклонного перемещения грузов при монтажных и погрузочно-разгрузочных работах. В корпусе лебедки, состоящем из двух боковин соединенных стяжными болтами, монтируются барабан, передаточный механизм и храповый грузоупорный тормоз.
Характеристики ТЛ-2:
Максимальное тяговое усилие, тс - 1,25
Канатоемкость барабана, м - 50
Диаметр каната (ГОСТ 2688-80), мм -11
Ход каната за 1 оборот рукоятки, мм - 200
Усилие на рукоятке, кгс -10
Габаритные размеры, мм - 610×500×720
Масса лебедки, кг - 150

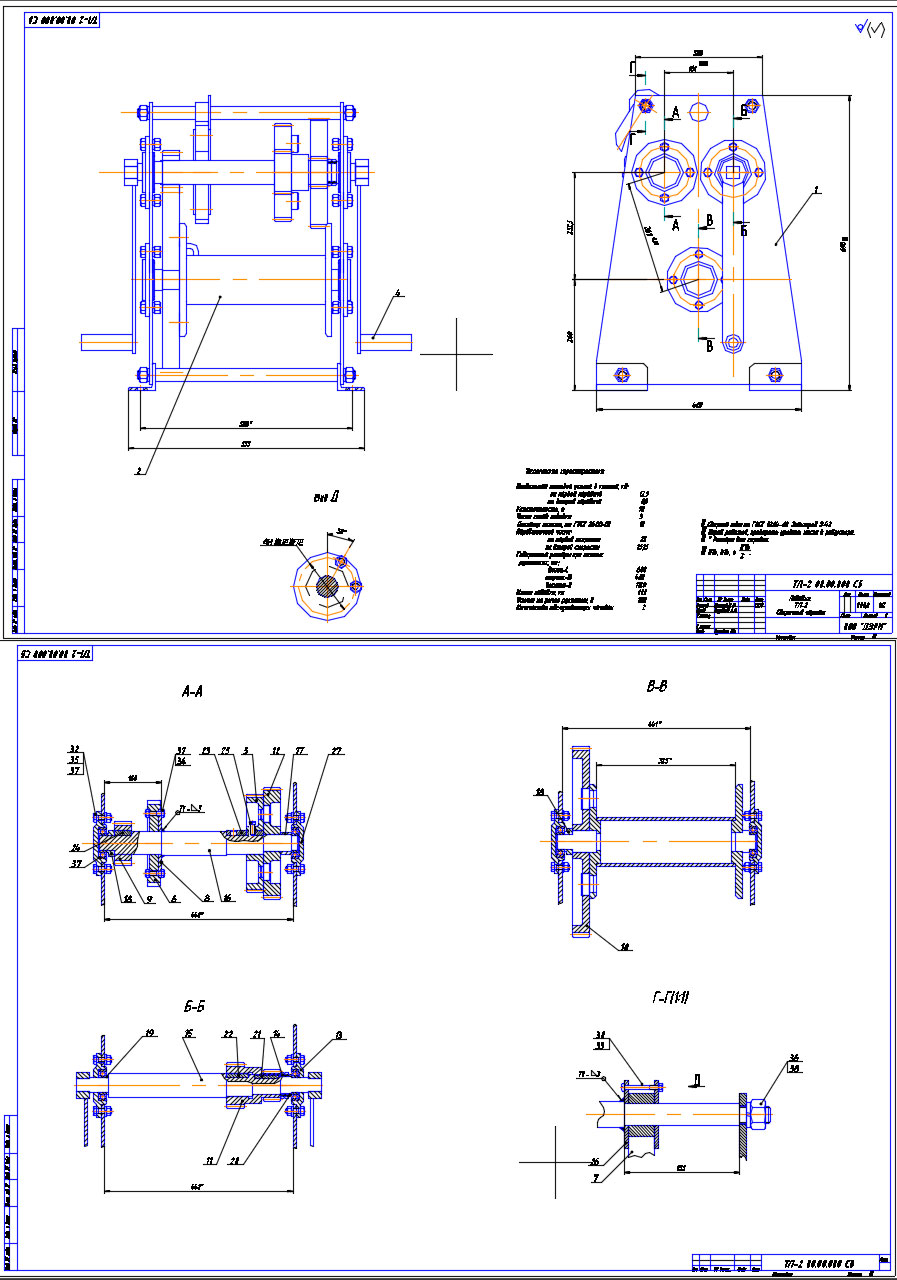

Состав: Сборочный чертеж, деталировка (храповик, щека, крышка, вал, ...), специефикация Язык документа
