Листы стальные с ромбическим и чечевичным рифлением (ГОСТ 8568-77)

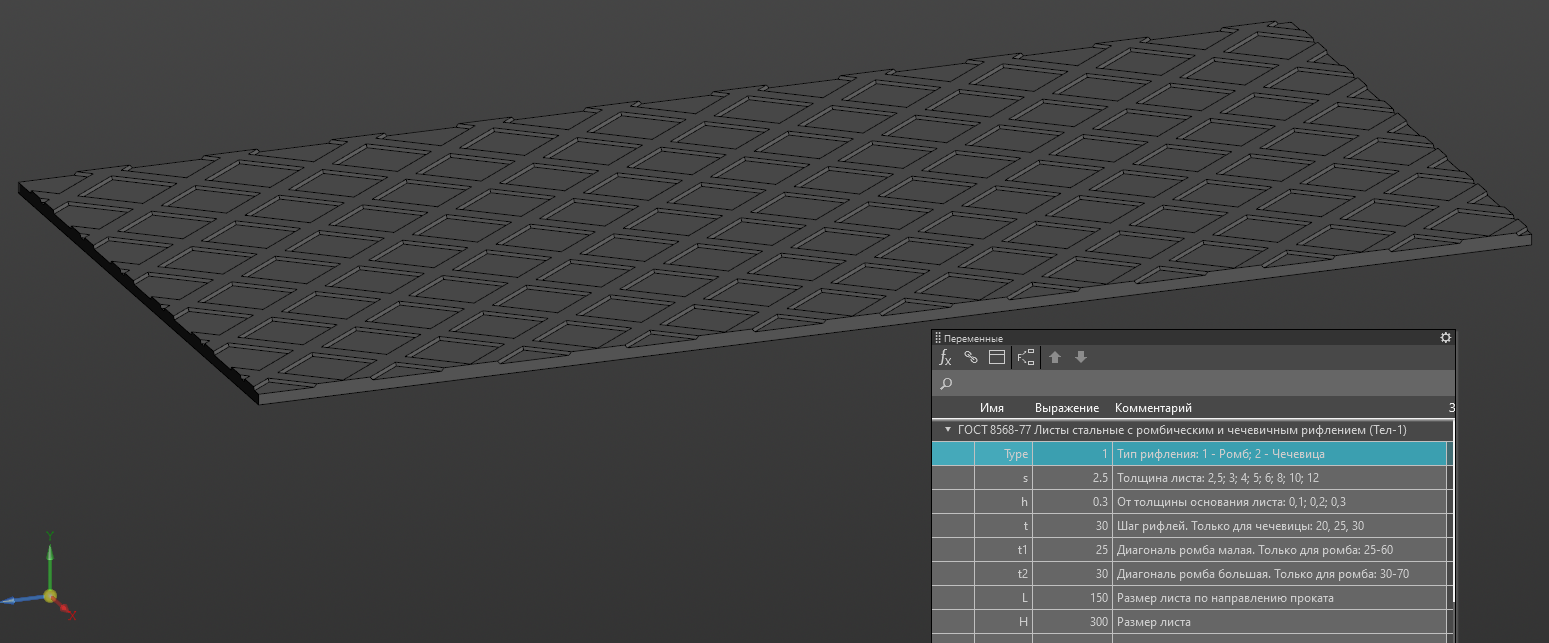

3D модель листа с ромбическим и чечевичным рифлением.
Размеры, исходные данные: ГОСТ 8568-77.
3D модель автоматически перестраивается при замене значений переменных:
1. Type - тип рифления 1 или 2 (по ГОСТ 8568-77). При вводе другого значения модель не построится.
2. s - толщина листа: 2,5; 3; 4; 5; 6; 8; 10; 12
3. h - от толщины основания листа: 0,1; 0,2; 0,3
4. t - шаг рифлей. Только для чечевицы: 20, 25, 30
5. t1 - диагональ ромба малая. Только для ромба: 25-60
6. t2 - диагональ ромба большая. Только для ромба: 30-70
7. L - размер листа по направлению проката
8. H - размер листа.
Состав: 3D модель
Софт: КОМПАС-3D 18.1
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
