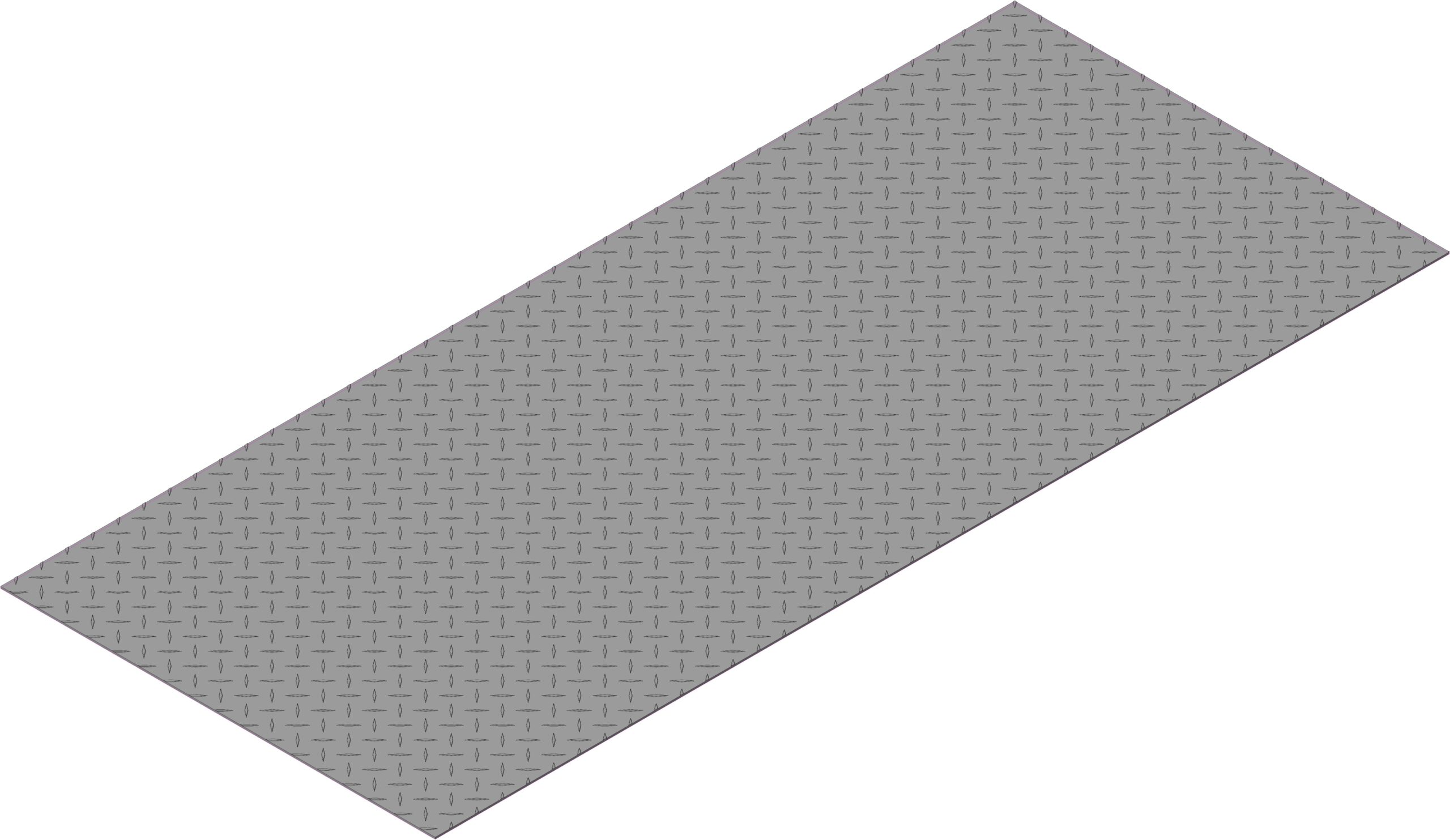

Модель листа с чечевичным рифлением ПО ГОСТ 8568-77 выполнена по всем параметрам ГОСТа, за исключением закругления рифлей R. Модель параметризована для всех толщин. Высота рифлей принята 0,2 толщины листа, шаг между рифлями принят 25 мм.. Также параметризованы и габариты листа, изначально стоят минимальные по ГОСТу - 600*1400.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Лист с чечевичным рифлением по ГОСТ 8568-77.
Лист с чечевичным рифлением по ГОСТ 8568-77.
1
18
2857
551
5
Бесплатно
Сообщить о проблеме
Автор
Matvej Grodno
Дата
21.03.2019
Язык
Русский
Состав
Модель одной деталью
Софт
КОМПАС-3D 16.1.8
Как открыть?
Содержимое архива
-
Лист с чечевичным рифлением по ГОСТ 8568-77.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
mehanik
GTO
gurvita
Комментарии
5
Александр
Шевляков
30.10.2024 в 07:36
Ссылка на комменарий 378483
Спасибо
Данил
27.10.2023 в 08:51
Ссылка на комменарий 364659
Спасибо, добрый человек !!!
Matvej Grodno
Автор
02.12.2023 в 20:45
Ссылка на комменарий 366333
Да я ваще в шоке, что этого не сделал кто-то раньше
Айрат
Гатупов
23.03.2022 в 15:32
Ссылка на комменарий 340606
Можно было бы в более ранней версии сохранить, не у всех есть возможность ставить новые версии компаса.
Дмитрий
Ребров
Модератор
23.03.2022 в 15:44
Ссылка на комменарий 340613
Вы сейчас пошутили? 7 лет прошло с даты выхода 16го компаса. Можно конечно и 10й версией пользоваться, почему нет. И вообще зачем все эти новые возможности, пойду у деда кульман отберу.
