Люк-лаз ЛЛ500
Люк-лаз Ду 500 предназначен для доступа внутрь емкости и проведения внутреннего осмотра, ремонта и очистки вертикального стального резервуара РВС.

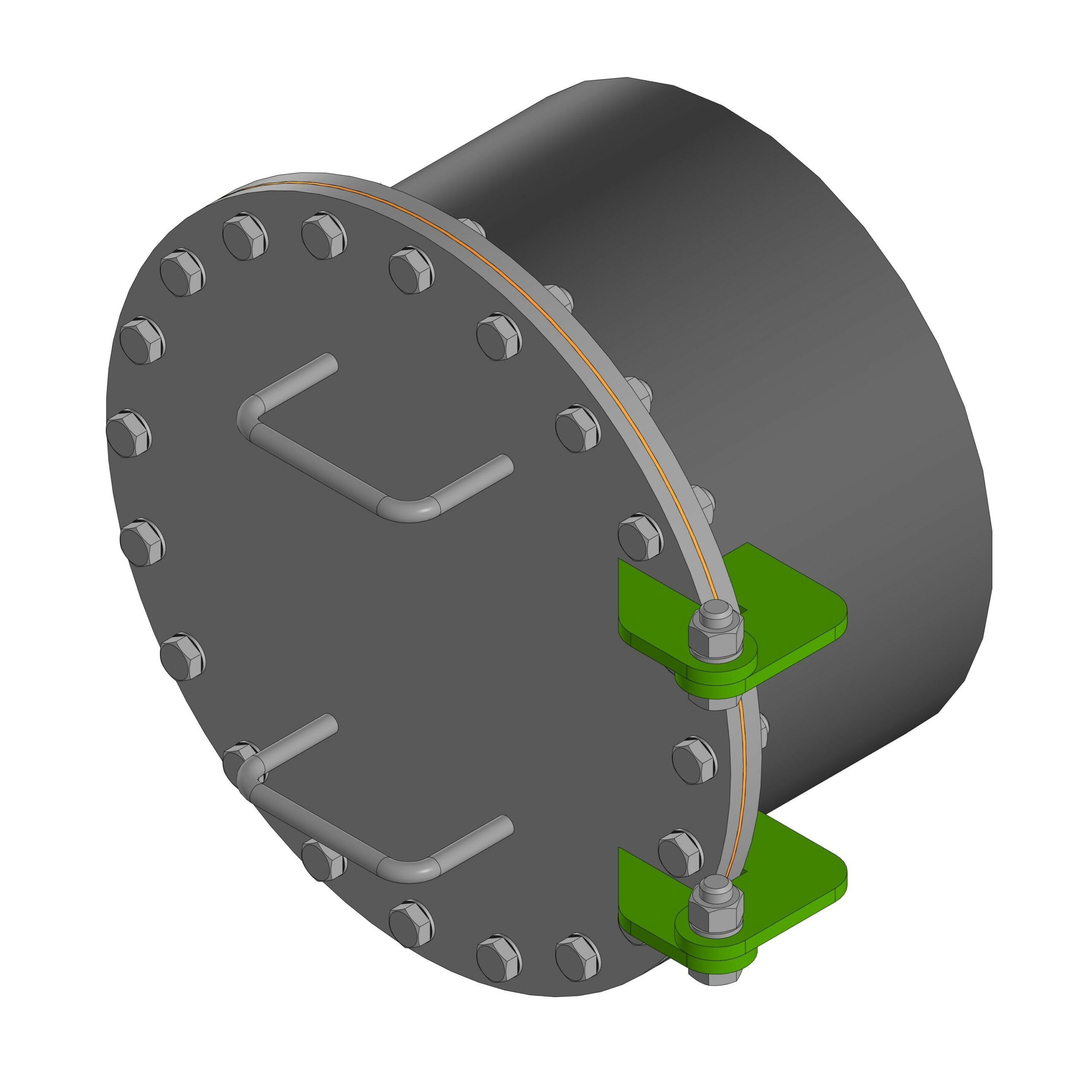

Корпус люка состоит из обечайки с приваренным к ней фланцем. К фланцу корпуса болтами и гайками через прокладку, обеспечивающую герметичность соединения, крепится крышка. На крышке имеются ручки для транспортировки люка в собранном состоянии или для её открывания.
Люк-лаз ЛЛ-500 устанавливается на вертикальной стенке стального резервуара и герметично приваривается к корпусу через усиливающую накладку. По требованию заказчика люк-лаз может комплектоваться поворотным устройством. Поворотное устройство служит для простоты открытия и закрытия люка.
Состав: Сборочный череж (СБ), Деталировка (крышка, патрубок, петля, прокладка, ручка, ухо, фланец), Спецификация, 3D Сборка, 3D Модели
Софт: КОМПАС-3D 22
