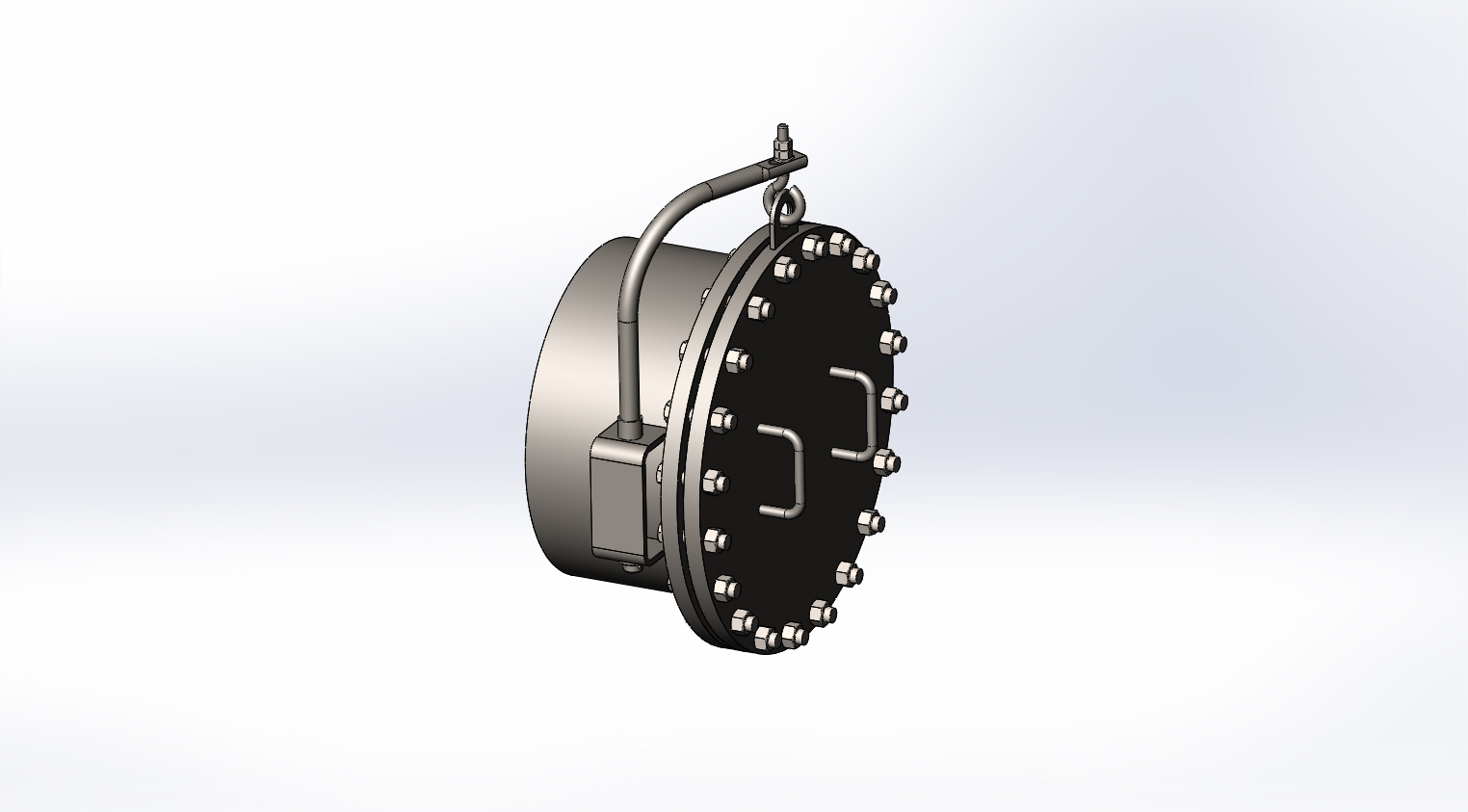

Люк-лаз Dу 500мм.С устройством подъемно-поворотным.На давление 1МПа.Установлен на действующей баковой аппаратуре.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Люк-лаз Dу500мм
Люк-лаз Dу500мм
0
215
2913
2
0
200
Сообщить о проблеме
pql1
Содержимое архива
-
Люк-лаз Dу500мм
-
Кронштейн.SLDPRT
-
Скоба.SLDPRT
-
Фланец 500-10 (глухой)Ст 20 ГОСТ 12822-80.SLDPRT
-
Серьга.SLDPRT
-
Ручка.SLDPRT
-
Устройство подъемно-поворотное для горизонтально установленного люка Dу=500мм , P=1,0МПа..SLDASM
-
Люк-лаз Dу500мм.SLDASM
-
Втулка.SLDPRT
-
Прокладка 592х528мм.SLDPRT
-
Крышка люка-лаза Dу500мм.SLDASM
-
Шайба.SLDPRT
-
Труба D530х9 L=290мм.SLDPRT
-
Фланец 500-10 Ст 20 ГОСТ 12822-80.SLDPRT
-
Болт.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
