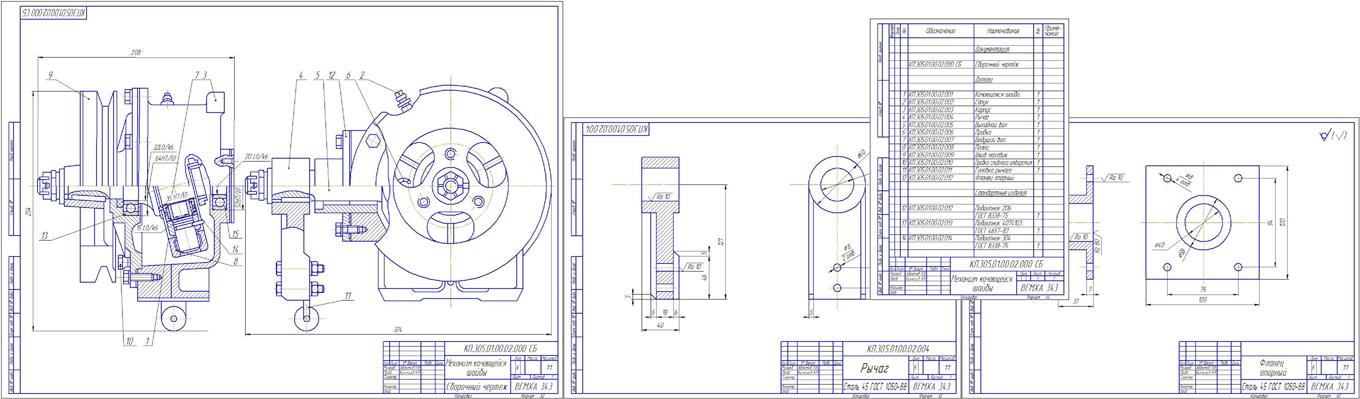

Механизм качающейся шайбы зерноуборочного комбайна ДОН-1500

Предназначен для преобразования вращательного движения входного вала (приводного шкива) в возвратно-поступательное движение выходного вала (режущего аппарата жатки). ВГМХА 343

Состав: Сборочный чертеж(СБ), Спецификация, Деталировка Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Механизм качающейся шайбы зерноуборочного комбайна ДОН-1500

Просмотр файлов
Фланец опорный.cdw
Механизм качающейся шайбы.cdw
Рычаг.cdw
СПЕЦИФИКАЦИЯ Механизм качающейся шайбы.CDW
