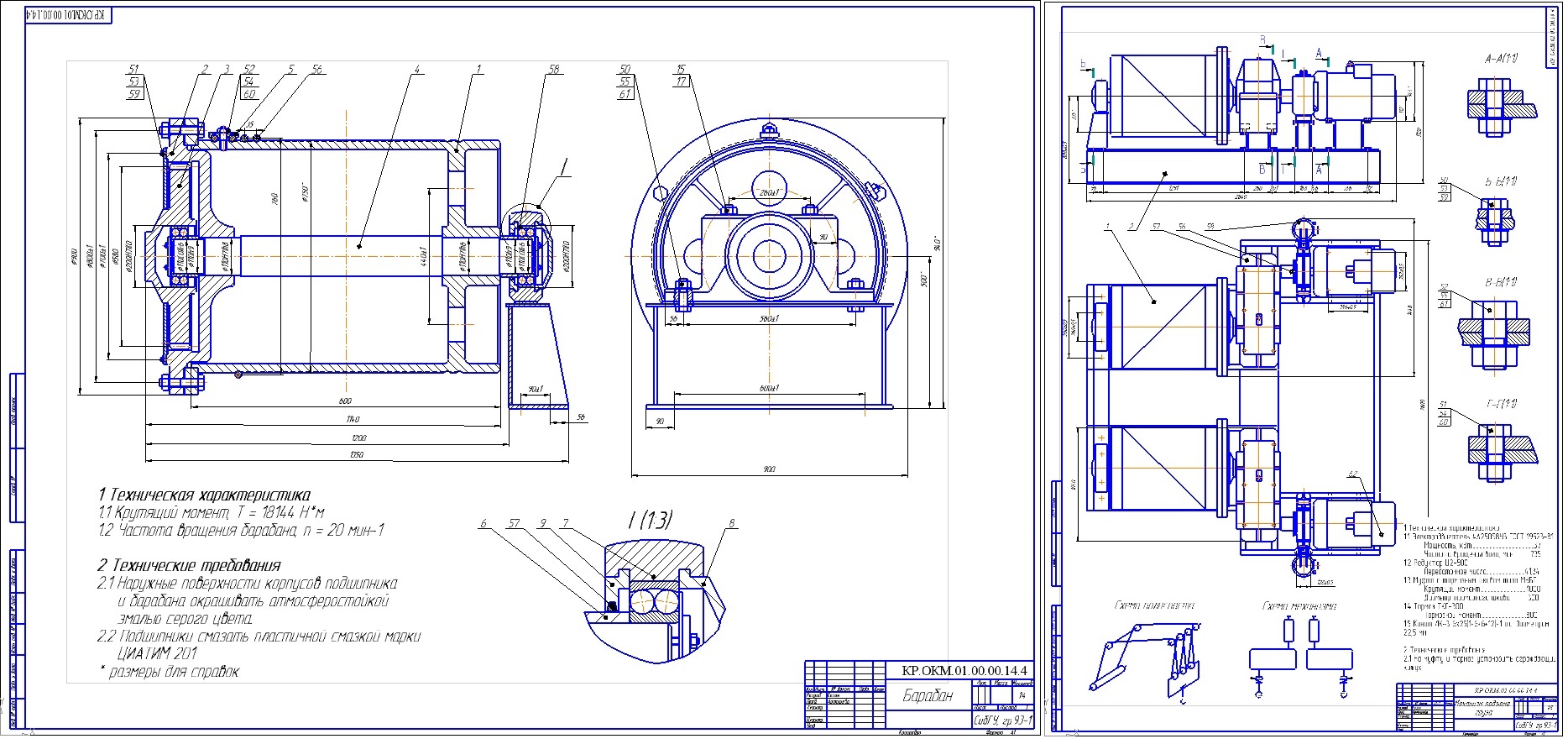

Механизм подъема груза бесконсольного козлового крана (аналог ЛТ-62)

Сибирский Государственный Университет науки и технологий имени академика М.Ф. Решетнёва (институт лесных технологий)
Кафедра ОКМ
Курсовой проект по дисциплине "Подъемно-транспортные установки отрасли"
На тему: "Механизм подъема груза бесконсольного козлового крана"
Красноярск 2017

Исходные данные: Грузоподъемность, т - 29
Высота подъема груза, м - 8,0
Скорость подъема груза, м/с - 0,26
Грузозахватное устройство - грузовая траверса
Режим работы механизма, % - 40

В данной работе спроектирован механизм подъема груза бесконсольного козлового крана по исходным данным. Курсовой проект состоит из: 1) Выбора полиспаста
2) Выбора каната
3) Выбора крюковой подвески
4) Определения диаметра барабана
5) Определения кол-ва болтов для крепления концов каната на барабане
6) Выбора электродвигателя
7) Выбора редуктора
8) Выбора муфты с тормозным шкивом
9) Определения среднего пускового момента
10) Определения времени пуска
11) Выбора тормоза
12) Определения времени торможения
13) Уточненного расчета вала
14) Подбора подшипников и проверки их на долговечность
