Кран козловой грузоподъёмность 14 т

Сибирский автомобильно-дорожный университет
Кафедра гидравлики и гидропривода
Курсовой проект по дисциплине "Грузоподъёмные машины"
На тему "Расчёт козлового крана"
Омск 2019

Исходные данные
Q=14 т
Vгруза=0,55 м/с
L=20 м
Н=14 м
Особенностями грузоподъёмных машин (ГПМ) является ряд обстоятельств: ГПМ (краны), во всём многообразии своих конструкций и типоразмеров, служат мощнейшим средством механизации строительства, социальным фактором сокращения тяжёлого физического труда. Краны – источник повышенной опасности, что накладывает особые требования к их проектированию и изготовлению.
Цель изучения курса «Грузоподъёмные машины» состоит в получении знаний о разновидностях ГПМ, их конструкций и типоразмеров, в достижении навыков инженерной работы (расчёт и проектирование крана).
Задачи изучения: освоить методы расчёта основных крановых механизмов; закрепить сведения о ГПМ при выполнении и оформлении технических документов курсового проекта.

Введение………………………………………………………………………… 3
Задание на курсовую работу …………………………………………………....4
1.Расчёт механизма подъёма груза…………………………………………… 5
1.1Определение кратности полиспаста…………………………………… 5
1.2 Определение тягового усилия полиспаста… ………………………. 6
1.3 Выбор гибкого элемента………… ……………………………….… 6
1.4 Определение диаметра блока…. ………………………………………. 7
1.5 Расчёт барабана на прочность…..………………………………… ….. 8
1.6 Расчет крепления каната………………………………………….. …... 10
1.7 Выбор крюка.…...…………………………………………………… .... .11
1.8 Расчет траверсы…………. ……………………………………........... …13
1.9 Расчет блока…….…………………………………………………… … 14
1.10 Выбор подшипника по коэффициенту динамической работоспособности ………………………………………………………….…..15
1.11Расчёт оси блока………………………..…………………………..….. 16
1.12Расчет щеки крюковой подвески на прочность…….……………….. 17
2.Определение мощности и выбор электродвигателя………………… …18
2.1Проверка двигателя по пусковому моменту …..…….……………… 18
3. Выбор редуктора………………………………………….......…………. 20
4 Выбор муфты с тормозным шкивом..………………………………...…. 21
5. Выбор тормоза……………………………………………………….….…22
Заключение………………………………………………………….…….….23
Библиографический список ………….……………………………………...24

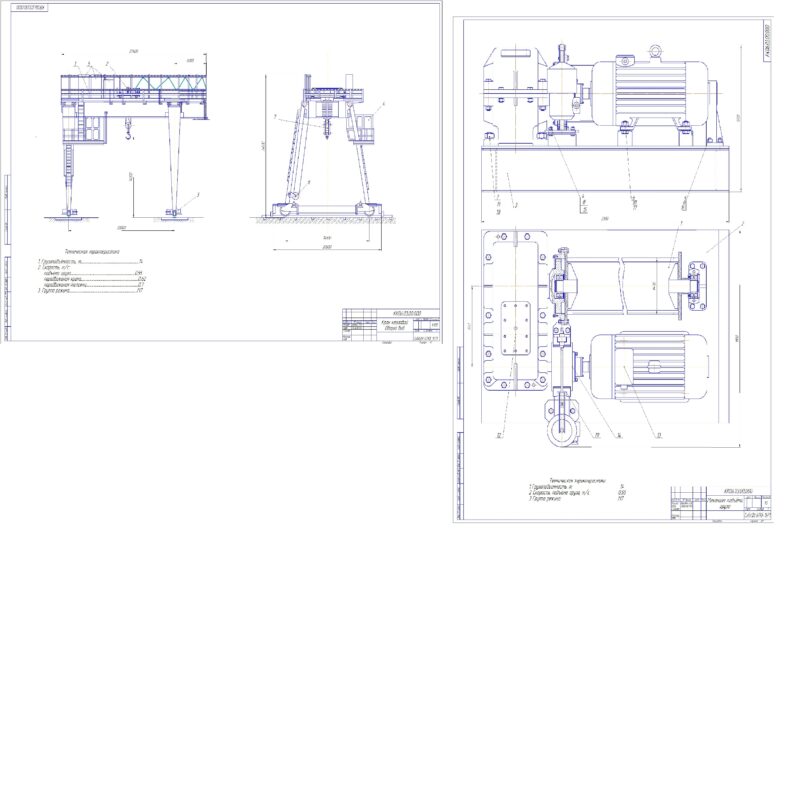

Состав: кран козловой (ВО), механизм подъёма груза (СБ), две спецификации, записка Язык документа

Софт: КОМПАС-3D 16

Файлы:
Kran_kozlovoy... — копия.cdw
MPG_chertyozh — копия.cdw
Spetsifikatsia_MPG1 — копия.spw
Записка ГПП...doc
Спецификация общий вид — копия.spw
