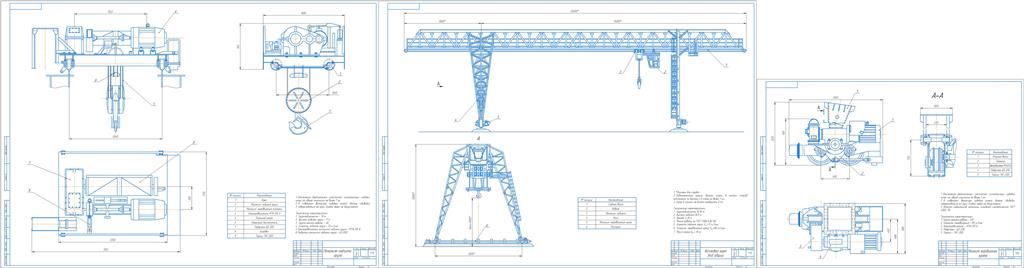

Проектирование козлового крана (грузоподъемность – 10 т)

Владимирский государственный университет им. А. Г. и Н. Г. Столетовых
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Грузоподъемные машины и оборудование"
На тему "Проектирование козлового крана"
Муром 2022

Исходные данные для задачи
- грузоподъемность – 10 т;
- пролет – 16 м;
- высота подъема груза – 9 м;
- скорость подъема груза – 13 м/мин;
- скорость передвижения крана – 80 м/мин;
Группа режимов работы механизмов – 4М.

Содержание

Введение 3
1 Расчет механизма подъема груза…………………………………………. 4
1.1 Выбор полиспаста………………………………………………..……… 4
1.2 Выбор каната…………………………………………………………… 5
1.3 Определение размера барабана…………...…………………………….. 6
1.4 Выбор электродвигателя………………………………………………… 7
1.5 Выбор редуктора……………………..………………………………….. 8
1.6 Выбор тормоза…………...………………………………………………. 8
1.7 Выбор грузового крюка…………………………………………………. 9
1.8 Расчет крюковой подвески……………………………………………… 10
1.9 Выбор муфты………………….................................................................. 12
2 Расчет механизма передвижения крана………………………………….. 13
2.1 Выбор электродвигателя………………………………………………… 13
2.2 Выбор редуктора………………………………………………………… 14
2.3 Определение ускорения при разгоне крана……………………………. 14
2.4 Проверка на прочность сцепления колес с рельсами…………………. 15
2.5 Расчет ходовых колес крана…………………………………………….. 16
Заключение…………………………………………………………………… 17
Список литературы………………………………………………………….. 18
