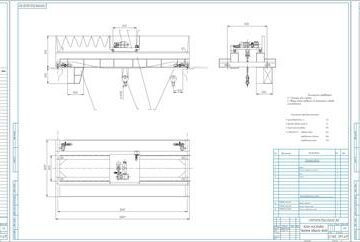

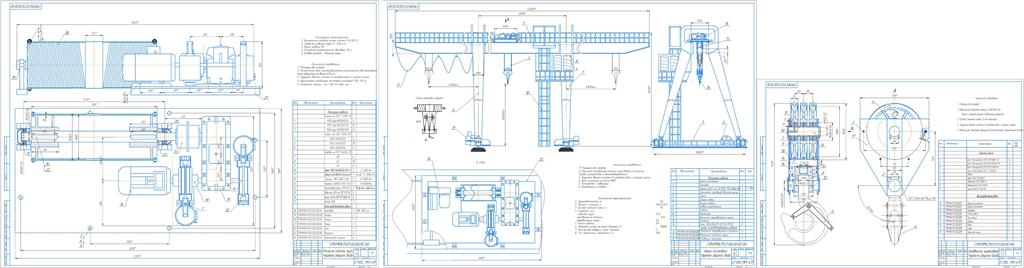

СГУПС, Кафедра «Подъемно-транспортные, путевые, строительные и дорожные машины», Курсовой проект по дисциплине «Грузоподъемные машины и оборудование», на тему6 Кран козловой
1. Рабочее оборудование: крюковая подвеска;
2. Характерные параметры:
вес груза Qгр = 20 т;
пролёт L = 25 м;
длина консолейLк = 6,3 м;
высота подъема груза Hгр = 10,0 м;
скорость подъема груза νгр = 0,16 м/с;
скорость передвижения тележки νт = 0,16 м/с;
скорость передвижения крана νкр = 0,3 м/с;
уклон i = 0,003.
3. Привод: переменный ток с напряжением J= 380 В.
4. Особые условия:
режим работы –5М;
ветровая нагрузка ⍵ = 125 Па;
опасные грузы.
Содержание:
Техническое задание 4
1 Назначение машины, краткое описание ее устройства и работ. Описание управления машиной и устройств безопасности 5
2 Определение основных параметров машины и рабочего оборудования. основание выбора прототипа 11
3 Расчет механизма подъема груза 13
3.1 Выбор типа крюковой подвески 13
3.2 Расчёт и выбор каната 14
3.3 Определение размеров барабана. Расчёт барабана 15
3.4 Определение потребной мощности. Выбор двигателя 20
3.5 Кинематический расчёт механизма 21
3.6 Выбор редуктора и соединительных муфт 22
3.7 Проверка двигателя на надёжность 24
3.8 Определение тормозного момента. Выбор тормоза 26
3.9 Расчёт крюковой подвески 26
4 Проектирование механизма передвижения грузовой тележки 34
4.1 Выбор кинематической схемы механизма 34
4.2 Выбор ходовых колес 35
4.1 Определение потребной мощности. Выбор двигателя 36
4.2 Кинематический расчет механизма 37
4.3 Подбор редукторов, муфт и тормозов 37
4.4 Прочностные расчеты элементов 41
5 Организация надзора за безопасной эксплуатацией кранов 43
Выводы 45
