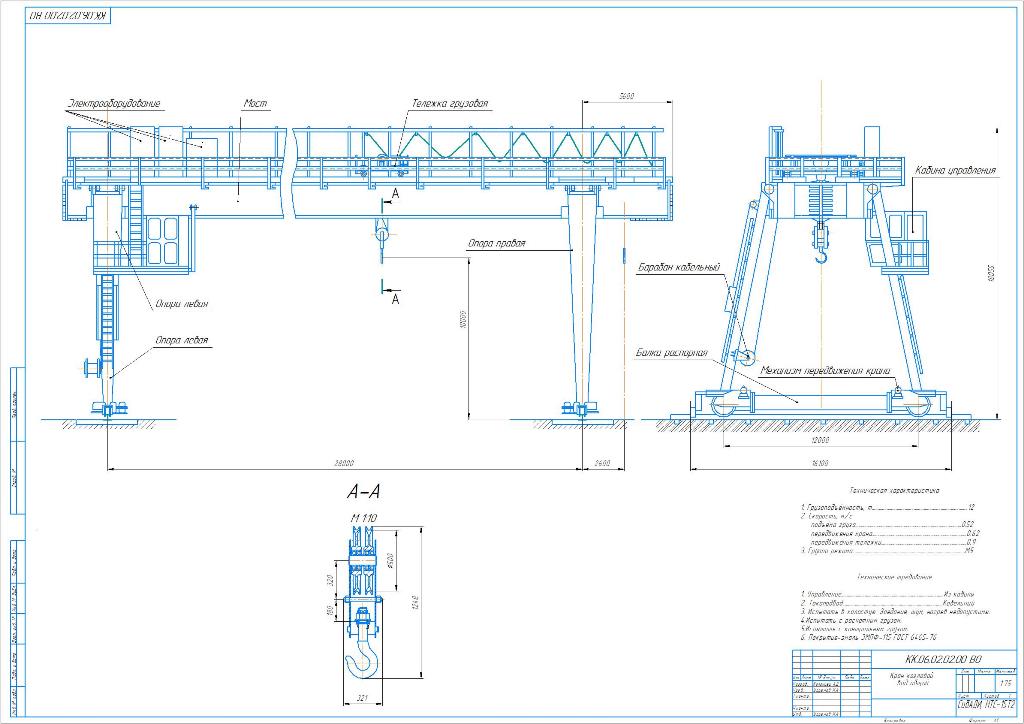

сибади, пттм, грузоподъемные механизмы, Курсовой проект на тему:: Кран козловой 12 тонн
2018
Цель курсового проекта по грузоподъёмным машинам спроектировать козловой кран.
Цель данной работы – освоение основных расчётов грузоподъёмных машин на примере козлового крана .
Главными задачами являются:
- освоение методов расчёта крановых механизмов и их приводов;
- выбор на основе этих расчетов нормализованных и стандартных сборочных единиц, их рациональная компоновка;
- закрепление сведений о данном кране при выполнении и оформлении технических документов курсового проекта (работы).
Механизмы должны удовлетворять требованиям надежности, удобства монтажа и демонтажа, обслуживания, безопасности. Все расчеты должны выполняться с соблюдением требований правил Ростехнадзора России.
Содержание
Введение ……………………………3

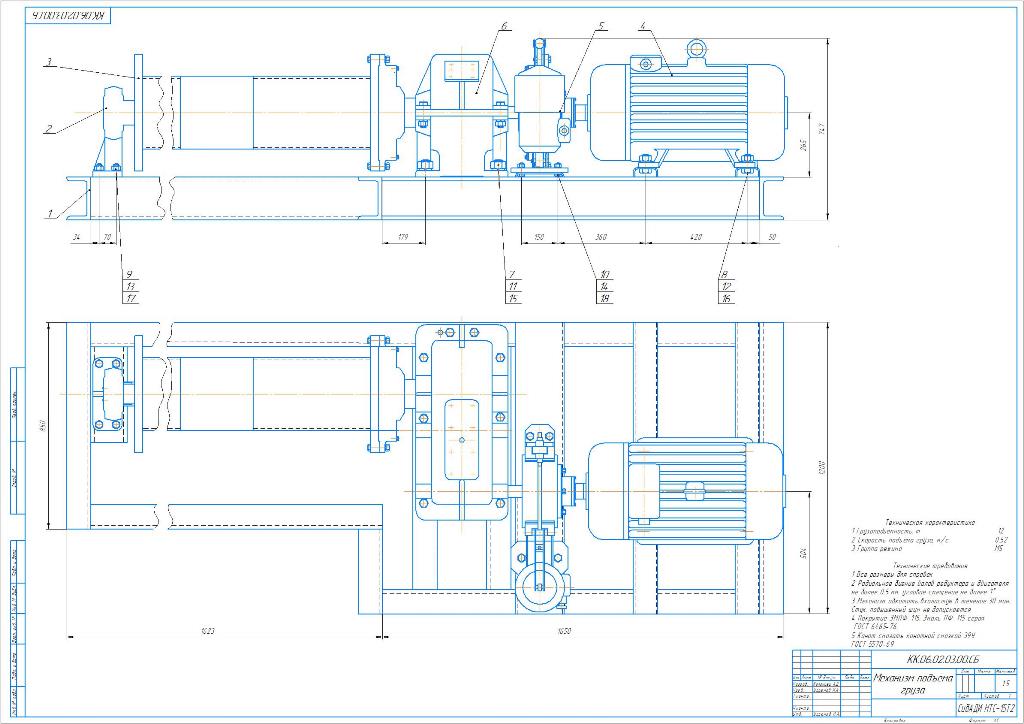

1. Расчёт механизма подъёма груза……………………………………………...4
1.1 Выбор схемы полиспаста………………………………………………….4
1.2 Определение тягового усилия полиспаста в канате……………………..5
1.3 Выбор гибкого элемента (каната)………………………………………...5
1.4 Определение основных размеров барабана…………………………….6
1.5 Проверка барабана на прочность……..……………………………..…..8
1.6 Расчёт крепления каната на барабане…………………………………...8
1.7 Расчёт грузовой подвески……………………..…………………………10
1.7.1 Выбор крюка и расчёт гайки крюка.……………………………..10
1.7.2 Выбор подшипника под гайку крюка.....………………………...11
1.7.3 Расчет траверсы…………………………………………..……….12
1.7.4 Выбор подшипника блока по коэффициенту ..……….................13
1.7.5 Расчёт оси блока…..…..…………………………………………..14
1.7.6 Расчет щеки……..…………………………………………………15
1.8 Определение мощности и выбор электродвигателя………………...…16
1.8.1 Проверка двигателя по пусковому моменту……...……..………16
1.9 Выбор редуктора………...……………………………………………….17
1.10 Выбор муфты зубчатой с тормозным шкивом.……………………….18
1.11 Выбор тормоза………………………………...………………………...19
Вывод……………………………………………………………………………..20
Библиографический список……………………………………………………..21
