Конкурс асов 3D-моделирования

Механизм поворота стрелы

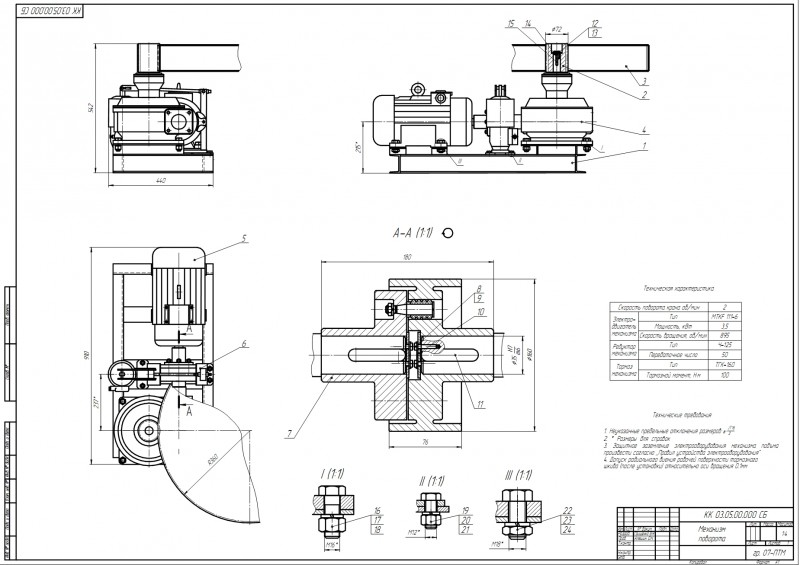

На сборочном чертеже изображен механизм поворота стрелы, а также необходимые разрезы и сечения важных узлов в которых крепится оборудование на металлоконструкцию.

Состав: Сборочный чертеж, спецификация

Софт: Компас v11

Файлы:

Каталог / Машиностроение и механика / Механизм поворота стрелы

Механизм поворота стрелы\Механизм поворота стрелы.cdw
Механизм поворота стрелы\спецификация 01.cdw
Механизм поворота стрелы\спецификация 02.cdw
Механизм поворота стрелы
