Механизм поворота башенного крана

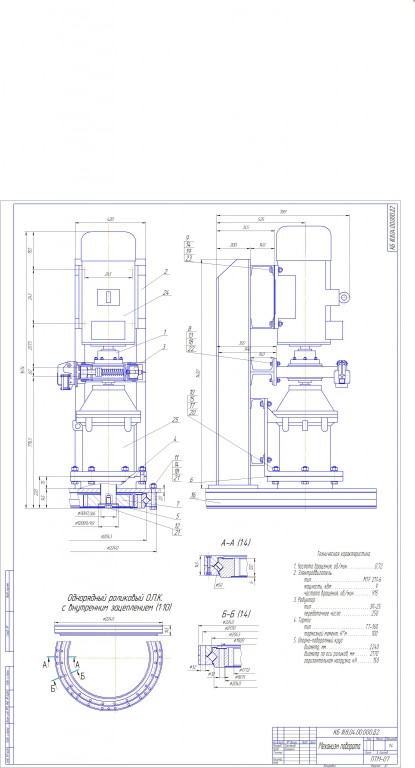

Механизм поворота КБ.

Техническая характеристика:
1. Частота вращения, об/мин 0,72
2. Электродвигатель: тип MTF 211-6 мощность, кВт 9 частота вращения, об/мин 915
3. Редуктор: тип ЗП-25 передаточное число 250
4. Тормоз: тип ТТ-160 тормозной момент, Н*м 100
5. Опорно-поворотный круг: диаметр, мм 2240 диаметр по оси роликов, мм 2170 горизонтальная нагрузка, кН 150

Состав: СБ, Спецификация Язык документа

Софт: Компас v11, CDW

Файлы:
Новая папка\механизм поворота 1.cdw
Новая папка\Спецификация 3 лист.spw
Новая папка
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
