Проектирование механизма передвижения башенного крана грузоподъемностью 5т.

Воронежский государственный технический университет
Кафедра строительной техники и инженерной механики имени профессора Н. А. Ульянова
Курсовой проект по дисциплине: «Грузоподъемные машины и оборудование»
На тему : "Проектирование механизма передвижения башенного крана грузоподъемностью 5т"
Воронеж 2019

Исходные данные
Грузоподъемность на максимальной высоте Q = 5.0т
Грузовой момент Mгр=150т*м
Скорость подъема груза Vгр=0,55м/с
Вылет максимальный Lо=30м
Время изменения вылета tв=80с
скорость передвижения крана Vкр=0,29
Частота поворота крана nкр= 0,8
ветровой район установки крана - 3

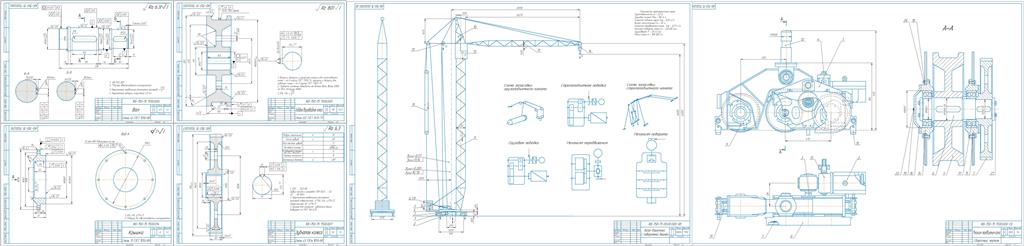

Графическая часть содержит Схему башенного крана, унифицированную ходовую тележку, деталировки 4 шт, спецификации 2 шт.

Содержание
Введение…………………………………………………………………………….3
1. Общий расчет башенного крана с поворотной башней………………………………………………………………………..………5
1.1 Параметры задания для общего расчета крана с поворотный
Башней………………………………………………………………………...………...5
1.2 Краткая характеристика проектируемого крана…………………………5
1.3 Определение ориентировочной массы крана и его элементов…………6
1.4 Разработка расчетной схемы крана………………………………………....8
1.5 Определение координат центра тяжести (ЦТ) крана………………….13
1.6 Проверка устойчивости крана против опрокидования…………………16
1.6.1 Проверка устойчивости крана при подъеме испытательного груза…………………………………………………………………………………....16
1.6.2 Проверка грузовой устойчивости крана…………………………….…17
1.6.3 Проверка собственной устойчивости крана……………………….…23
2. Расчет механизма передвижения крана……………………..26
2.1 Исходные параметры для расчета механизма передвижения крана...26
2.2 Определение максимальной опорной нагрузки крана………………...….26
2.3 Выбор унифицированной ходовой тележки крана………………………..28
2.4 Проверка ходовых колес на контактную прочность………………….…29
2.5 Определение нагрузки и размеров валов ходовых колес………………..30
2.6 Проверка статической прочности валов ходовых колес……………....33
2.7 Расчет валов колес на выносливость……………………………………...34
3. Правила безопасной эксплуатации подъемных сооружений (ПС)………………………………………………………….……36
3.1 Область применения правил………………………………………………….36
3.2 Организационные требования безопасности………………………….....37
3.3 Порядок получения разрешения на пуск в работу ПС…………………...39
3.4 Порядок регистрации ПС в органах надзора……………………………...40
3.5 Техническое освидетельствование ПС…………………………………....41
3.6 Производство работ с использованием ПС……………………………….44
3.7 Нарушения требований безопасности, прекращающие работу ПС…………………………………………………………………………………….....45
3.8 Действия в аварийных ситуациях работников, эксплуатирующих ПС……………………………………………………………………………………….46
Заключение……………………………………………………………………….47
Библиографический список………………………………………….…48
