Расчет механизма передвижения тележки крана полукозлового грузоподъемностью 5 т

Балаковский институт техники, технологий и управления (БИТТУ)
Кафедра подъемно-транспортных, строительных, дорожных машин и оборудования (ПСМ)
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему "Проектирование механизма передвижения грузовой тележки"
Балаково 2006

Цель курсового проекта по грузоподъёмным машинам - спроектировать механизмпередвижения грузовой тележки крана полукозлового.

В записке решены следующие вопросы :
1. Проанализированы существующие схемы механизмов передвижения и механизмов входящих в них и выбраны наиболее подходящие под решаемые задачи.
2. Спроектирован механизм передвижения грузовой тележки.
3. Рассчитаны все элементы механизма передвижения тележки.
4. Сделаны выводы о проделанной работе.

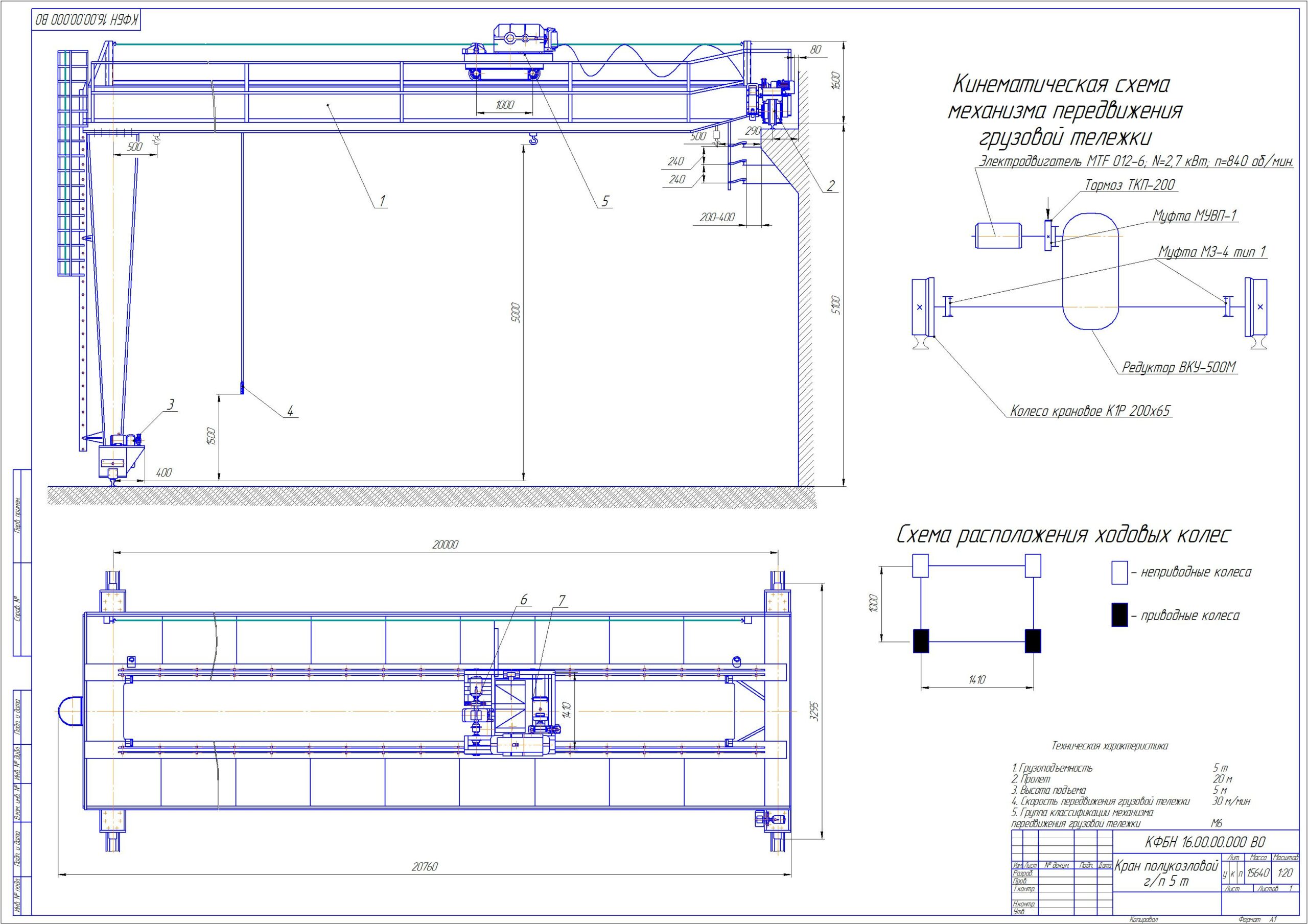

Графическая часть содержит три чертежа А1: общий вид крана полукозлового и спецификация, сборочный чертеж механизма передвижения тележки и спецификация, сборочный чертеж установкиколесной и спецификация.

Техническая характеристика:
Группа режима работы М6
пролет крана 20 м
высота подъема 5 м
скорость передвижения грузовой тележки 30 м/мин

масса грузовой тележки QТ = 1,52 т

Состав: Кран полукозловой г/п 5 т (ВО), механизм передвижения (СБ), установка колесная (СБ), спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Расчет механизма передвижения тележки крана полукозлового грузоподъемностью 5 т

list_01.cdw
list_02.cdw
list_03.cdw
S-01-1.cdw
S-02-1.cdw
S-03-1.cdw
Записка.doc
