Расчет механизма подъема крана полукозлового грузоподъемностью 5 т

Балаковский институт техники, технологий и управления (БИТТУ)
Кафедра подъемно-транспортных, строительных, дорожных машин и оборудования (ПСМ)
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему "Проектирование механизма подъема крана полукозлового г/п 5 тс"
Балаково 2006

Цель курсового проекта по грузоподъёмным машинам спроектировать механизм подъема крана полукозлового.

В записке решены следующие вопросы :
1. Проанализированы существующие схемы механизмов подъемов и механизмов входящих в них и выбраны наиболее подходящие под решаемые задачи.
2. Спроектирован механизм подъема груза.
3. Рассчитаны все элементы механизма подъема груза.
4. Сделаны выводы о проделанной работе.

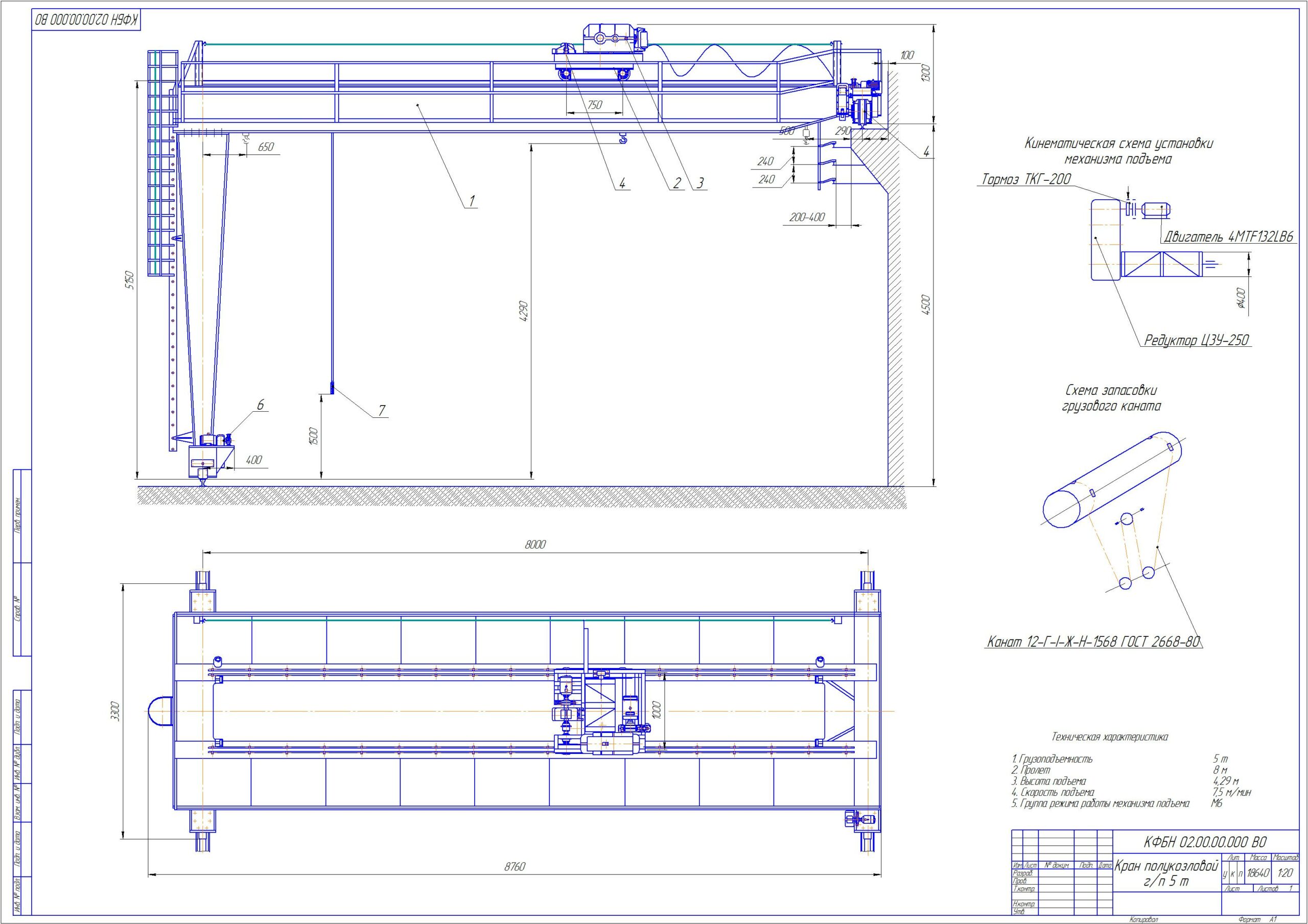

Графическая часть содержит три чертежа А1: общий вид крана полукозлового и спеификация, сборочный чертеж механизма подъема и спецификация, сборочный чертеж установки барабана и спецификация.

Техническая характеристика:
Группа режима работы М6
пролет крана 8 м
высота от крюка до земли 4,29 м
скорость подъема 7,5 м/мин

Состав: Кран полукозловой г/п 5 т (ВО), механизм подъема (СБ), барабан (СБ), спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Расчет механизма подъема крана полукозлового грузоподъемностью 5 т

list_01.cdw
list_02.cdw
list_03.cdw
S-01-1.cdw
S-02-1.CDW
S-02-2.CDW
S-03-1.cdw
S-03-2.cdw
ЗАПИСКА.doc
