Расчет механизма подъема кранамостового грузоподъемностью 16 т

Балаковский институт техники, технологий и управления (БИТТУ)
Кафедра подъемно-транспортных, строительных, дорожных машин и оборудования (ПСМ)
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему "Проектирование механизма подъема крана мостового г/п 16 т"
Балаково 2006

Цель курсового проекта по грузоподъёмным машинам - спроектировать механизм подъема крана мостового.

В записке решены следующие вопросы :
1. Проанализированы существующие схемы механизмов подъемов и механизмов входящих в них и выбраны наиболее подходящие под решаемые задачи.
2. Спроектирован механизм подъема груза.
3. Рассчитаны все элементы механизма подъема груза.
4. Сделаны выводы о проделанной работе.

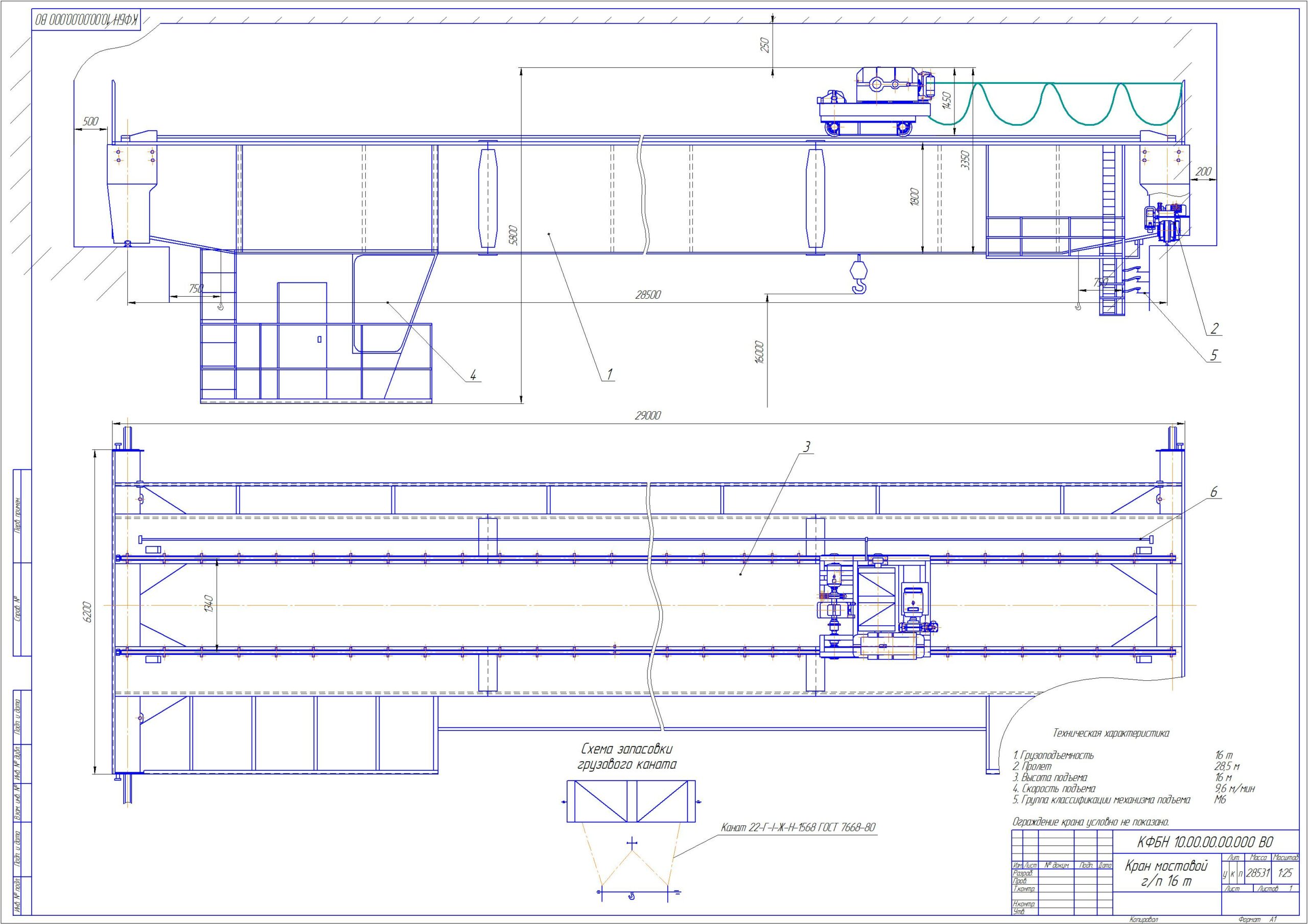

Графическая часть содержит три чертежа А1: общий вид крана мостового и спецификация, сборочный чертеж механизма подъема и спецификация, сборочный чертеж установки барабана и спецификация.

Техническая характеристика:
Группа режима работы М6
пролет крана 28,5 м
высота подъема 16 м
скорость подъема 9,6 м/мин

Состав: Кран мостовой г/п 16 т (ВО), механизм подъема (СБ), грузовой барабан (СБ), спецификации, ПЗ Язык документа
