Уральский федеральный университет им. первого президента России Б.Н. Ельцина
Кафедра подъемно-транспортные машины и роботы
Курсовой проект по дисциплине "Грузоподъемные машины"

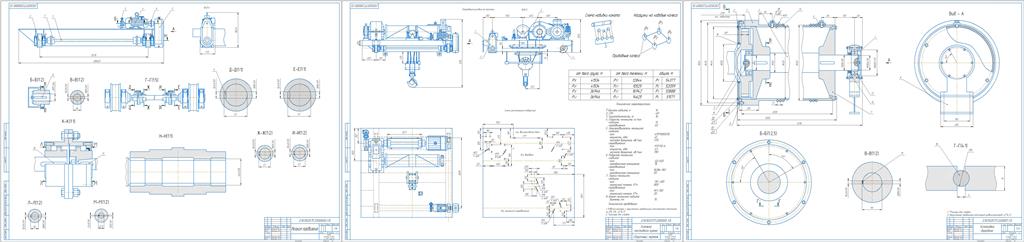

на тему: "Проектирование тележки мостового крана 16 т"
Екатеринбург 2021
Грузоподъемность Q=16т; Высота подъема H=14 м; Скорость подъема Vп=13 м/мин; скорость передвижения тележки Vтел=40 м/мин; ГРР = 4М.
В данной работе выполнен расчет и подбор элементов тележки мостового крана.
Содержание
Введение 3
ВЫБОР ЭЛЕМЕНТОВ И ПРОЕКТНЫЕ РАСЧЕТЫ 4
1. Механизм подъема 4
1.1 Выбор крюковой подвески и расчет ее элементов. 5
1.2 Выбор каната. 6
1.3 Барабан и блоки. 6
1.3.1 Расчет геометрических параметров блоков. 6
1.3.2 Расчет барабана. 7
1.3.3 Проверка стенки барабана на изгиб 9
1.3.4 Подбор шпонок вала барабана 10
1.3.5 Проверка оси барабана на изгиб 10
1.3.6 Расчет подшипников оси барабана 12
1.4 Выбор двигателя. 13
1.5 Выбор передачи. 14
1.6 Выбор муфт. 16
1.7 Выбор тормоза 17
2. Механизм передвижения тележки 18
2.1 Выбор кинематической схемы 18
2.2 Выбор колес 18
2.3 Определение сопротивлений продвижению тележки при работе в помещение: 19
2.4 Расчет и выбор электродвигателя механизма передвижения тележки: 19
2.5 Выбор передачи 20
2.6 Выбор тормоза 22
2.7 Выбор муфт 23
2.8 Выбор буферного устройства 24
2.9 Приборы и устройства безопасности 24
2.10 Ограждения 25
3. Поверочные расчеты 26
3.1 Проверка надежности пуска двигателя механизма подъема 26
3.2 Проверка электродвигателя механизма передвижения тележки на время разгона 27
3.3 Проверка механизма передвижения тележки на отсутствие буксования 28
3.4 Проверка ходовых колес по контактным напряжения обода и рельса 30
4. Компонование механизмов на тележке 33
4.1. Предварительная компоновка механизмов на раме тележки 33
4.2. Определение весов и координат центров тяжестей 34
4.3. Определение нагрузки на ходовые колеса 36
Заключение 38
Литература 39
