Тележка мостового электрического крана Q=20 т

Уральский Федеральный Университет им. Б. Н. Ельцина
Кафедра «Металлургические и роторные машины»
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему: "Тележка мостового электрического крана Q=20 т"
Екатеринбург 2017

1. Исходные данные.
2. Предварительный расчет механизма подъема груза.
2.1. Выбор крюковой подвески.
2.2. Выбор каната.
2.3. Установка верхних блоков
2.4. Установка барабана.
2.5. Выбор электродвигателя
2.6. Выбор редуктора
2.7. Выбор тормоза.
2.8. Выбор соединительных муфт
3. Предварительный расчет механизма передвижения
3.1. Выбор кинематической схемы.
3.2. Определение статической нагрузки на колеса
3.3. Выбор колес
3.4. Определение сопротивления движению тележки
3.5. Выбор электродвигателя.
3.6. Выбор редуктора
3.7. Выбор тормоза
3.8. Выбор соединительных муфт
4. Компонование тележки
5. Проверочный расчет механизма подъема .
5.1. Проверка двигателя на время разгона
5.2. Проверка двигателя на время торможения
6. Расчет сборочной единицы «Установка барабана»
6.1. Определение толщины стенки
6.2. Устойчивость цилиндрической стенки барабана
6.3. Крепление каната к барабану
6.4. Ось барабана
6.5. Проверка подшипников на долговечность
6.6. Соединение обечайки с венцом-ступицей
Список литературы
Приложения

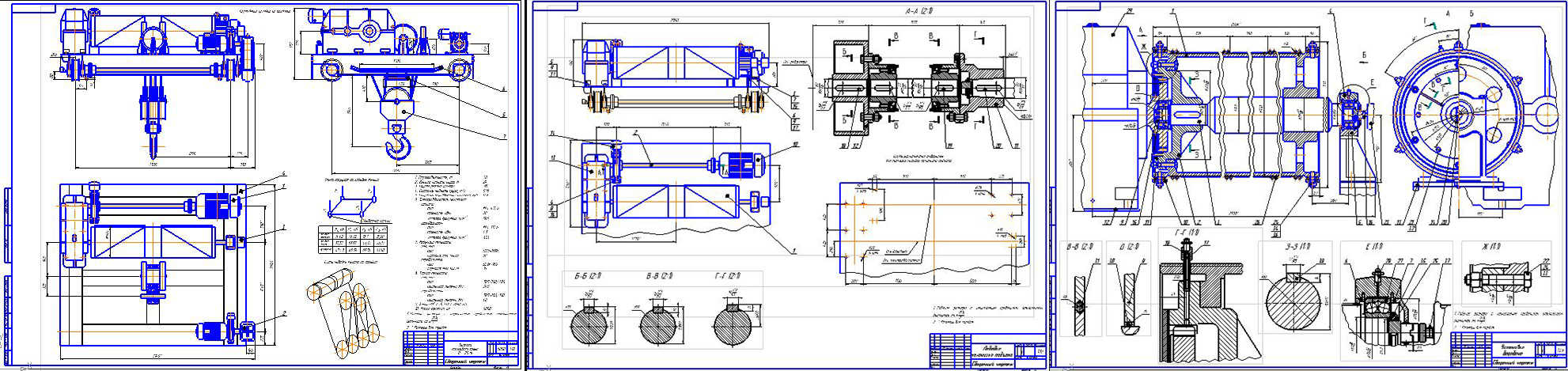

Состав: Лебедка механизма подъема(СБ), Тележка мостового крана Q = 20 т(СБ), Установка барабана (СБ), ПЗ. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Тележка мостового электрического крана Q=20 т

123\Thumbs.db
123\Лист 1.cdw
123\Лист 1.spw
123\Лист 2.cdw
123\Лист 2.spw
123\Лист 3.cdw
123\Лист 3.spw
123\ПЗ.doc
123
