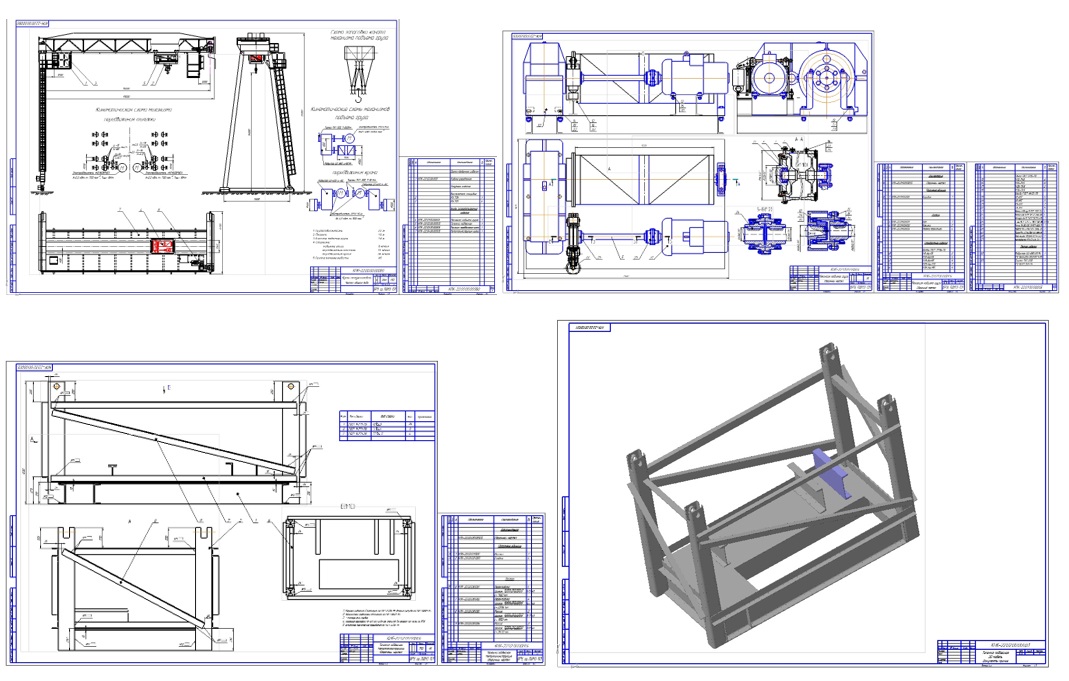

Кран полукозловой грузоподъемностью 22 т с подвесной тележкой, курсовой проект

Белорусско-Российский университет, Кафедра «СДПТМиО»
КУРСОВОЙ ПРОЕКТ по дисциплине «Подъемно-транспортные машины»
КРАН ПОЛУКОЗЛОВОЙ С ТЕЛЕЖКОЙ
Могилев, 2018 г.

1 Грузоподъемность 22 т
2 Пролет 18 м
3 Высота подъема груза 14 м
4 Скорости:
подъема груза 8 м/мин
передвижения тележки 36 м/мин
передвижения крана 30 м/мин
5 Группа режима работы А5

СОДЕРЖАНИЕ ПЗ
Введение 3
1 Предварительные расчеты механизмов крана, выбор кинематической схемы и компоновки механизмов 4
1.1 Расчет механизма подъема груза 4
1.2. Расчет механизма передвижения тележки тали 23
1.3 Расчет механизма передвижения крана 29
2 Проверочные расчеты механизмов 39
2.1 Проверочные расчеты механизма подъема груза 39
2.2 Проверочные расчеты механизма передвижения тали 45
2.3 Проверочные расчеты механизма передвижения крана 47
3 Расчет металлоконструкции крана 49
4 Охрана труда и выбор устройств обеспечивающих безопасную эксплуатацию крана 52
Список литературы 53
