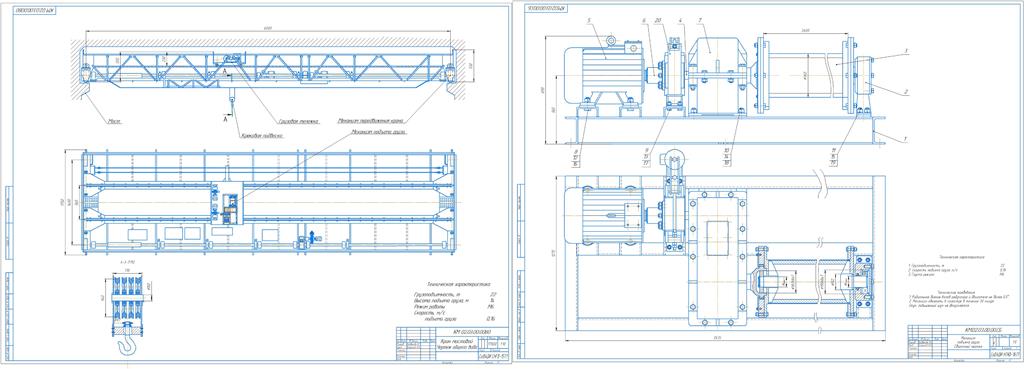

Мостовой кран с коробчатыми балками на 22 т

Министерство науки и высшего образования
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Сибирский государственный автомобильно-дорожный университет» (СибАДИ)
Кафедра «Подъёмно-транспортные, тяговые машины и гидропривод»
Курсовой проект
По дисциплине «Подъемно-транспортные машины и оборудование»
Тема: «Мостовой кран с коробчатыми балками»
, 2018

Техническая характеристика
Грузоподъемность, т 22
Высота подъема груза, м 14
Режим работы М6
Скорость, м/с
подъема груза 0,16

Содержание
Введение ……………………………3
1. Расчёт механизма подъёма груза……………………………………………...4
1.1 Выбор схемы полиспаста………………………………………………….4
1.2 Определение тягового усилия полиспаста в канате……………………..5
1.3 Выбор гибкого элемента (каната)………………………………………...6
1.4 Определение основных размеров барабана……………………………...7
1.5 Проверка барабана на прочность……..……………………………..…...8
1.6 Расчёт крепления каната на барабане…………………………………....9
1.7 Расчёт грузовой подвески……………………..…………………………11
1.7.1 Выбор крюка и расчёт гайки крюка………………..…………….11
1.7.2 Выбор подшипника под гайку крюка…………..………………..12
1.7.3 Выбор подшипника блока по коэффициенту динамической работоспособности.……………………………………………………..12
1.7.4 Расчет траверсы.....…………………………...…………………...14
1.7.5 Расчёт оси блока ……………..…………………………..……….16
1.7.6 Расчет щеки……..…………………………………………………17
1.8 Определение мощности и выбор электродвигателя………………...…18
1.8.1 Проверка двигателя по пусковому моменту……...……..………19
1.9 Выбор редуктора………...……………………………………………….20
1.10 Выбор муфты зубчатой с тормозным шкивом.………………………...21
1.11 Выбор тормоза………………………………...………………………….22
Вывод……………………………………………………………………………..23
Библиографический список……………………………………………………..24
