Расчет мостового крана с балками коробчатого сечения

Сибирский автомобильно-дорожный институт
Кафедра подьемно-тяговый транспортных средств
Курсовой проект по дисциплине "Грузовые подъемные машины"
На тему "Расчет мостового крана с балками коробчатого сечения"
Омск 2018

Исходные данные. Грузоподъемность - 18т, высота подъема - 12м, кратность полиспаста - 3, мощность двигателя - 37кВт, редуктор Ц2-650.

Цель курсового проекта по грузоподъёмным машинам спроектировать мостовой кран.
Цель данной работы – освоение основных расчётов грузоподъёмных машин на примере мостового крана .
Главными задачами являются:
- освоение методов расчёта крановых механизмов и их приводов;
- выбор на основе этих расчетов нормализованных и стандартных сборочных единиц, их рациональная компоновка;
- закрепление сведений о данном кране при выполнении и оформлении технических документов курсового проекта (работы).
Механизмы должны удовлетворять требованиям надежности, удобства монтажа и демонтажа, обслуживания, безопасности. Все расчеты должны выполняться с соблюдением требований правил Ростехнадзора России.

Введение ……………………………3
1. Расчёт механизма подъёма груза……………………………………………...4
1.1 Выбор схемы полиспаста………………………………………………….4
1.2 Определение тягового усилия полиспаста в канате……………………..5
1.3 Выбор гибкого элемента (каната)………………………………………...6
1.4 Определение основных размеров барабана……………………………...7
1.5 Проверка барабана на прочность……..……………………………..…...8
1.6 Расчёт крепления каната на барабане…………………………………....8
1.7 Расчёт грузовой подвески……………………..…………………………10
1.7.1 Выбор подшипника блока по коэффициенту динамической работоспособности………………………………………..…………….10
1.7.2 Расчёт оси блока…..…..…………………………………………..10
1.7.3 Выбор крюка и расчёт гайки крюка.……………………………..12
1.7.4 Выбор подшипника под гайку крюка.....………………………...13
1.7.5 Расчет траверсы…………………………………………..……….14
1.7.6 Расчет щеки……..…………………………………………………15
1.8 Определение мощности и выбор электродвигателя………………...…16
1.8.1 Проверка двигателя по пусковому моменту……...……..………17
1.9 Выбор редуктора………...……………………………………………….18
1.10 Выбор муфты зубчатой с тормозным шкивом.………………………...19
1.11 Выбор тормоза………………………………...………………………….20
Вывод……………………………………………………………………………..21
Библиографический список……………………………………………………..22

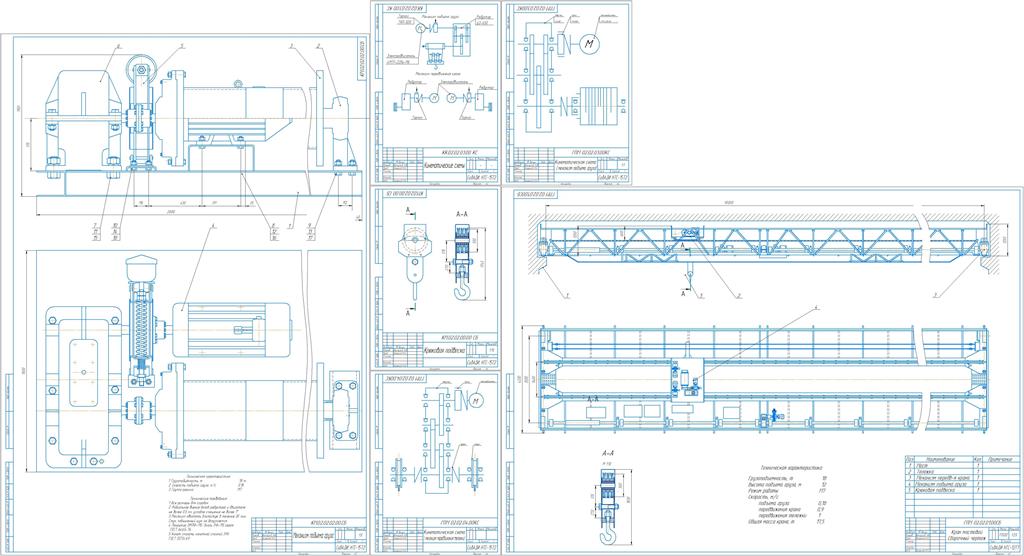

Состав: Пояснительная записка (ПЗ), Вид общий (ВО), Крюковая подвеска (СБ +СП), Механизм подъема груза (СБ + СП), кинематическая схема механизма подъема груза Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Расчет мостового крана с балками коробчатого сечения

Кран мостовой.cdw
крюковая подвеска.cdw
КС механизма передвижения.cdw
МПГ.cdw
спец МГП.cdw
Спец МГП2.cdw
записка 02.02.doc
Кинематическая схема подъема груза.cdw
Кинематические схемы.cdw
