Электропривод мостового крана

Запорожский Национальный технический университет
Кафедра Электропривода и автоматизации промышленных установок
Курсовой проект по дисциплине "Специальные задачи моделирования сложных электромеханических систем"
на тему "Электропривод мостового крана"
Запорожье 2018

Исходные данные: грузоподъемность 5 тонн, скорость подъема 0.2 м/с
В данной работе рассматриваются разновидности кранов, производиться расчет механизма подъема груза, рассматривается пример моделирования роботы крана в среде TRACE MODE.

ЗМІСТ

ВСТУП 4
1 АНАЛІТИЧНИЙ ОГЛЯД 5
1.1 Класифікація мостових кранів 5
1.1.1 Радіальний кран 5
1.1.2 Хордовий кран 6
1.1.3 Поворотний кран 6
1.1.4 Кільцевий кран 6
1.1.5 Магнітний кран 6
1.1.6 Однобалочний мостовий кран 7
1.1.7 Двухбалочний мостовий кран 8
2 ТЕХНОЛОГІЧНИЙ РОЗДІЛ 11
2.1 Причини відмов механізму і організація ремонту 11
2.2 Ремонт кінцевих балок 13
2.3 Посилення кріплення кронштейнів площадок до
головних балок крана 15
3 РОЗРАХУНКОВИЙ РОЗДІЛ 17
4 МОДЕЛЮВАННЯ РОБОТИ МОСТОВОГО КРАНА 32
ВИСНОВКИ 36
ПЕРЕЛІК ПОСИЛАНЬ 37

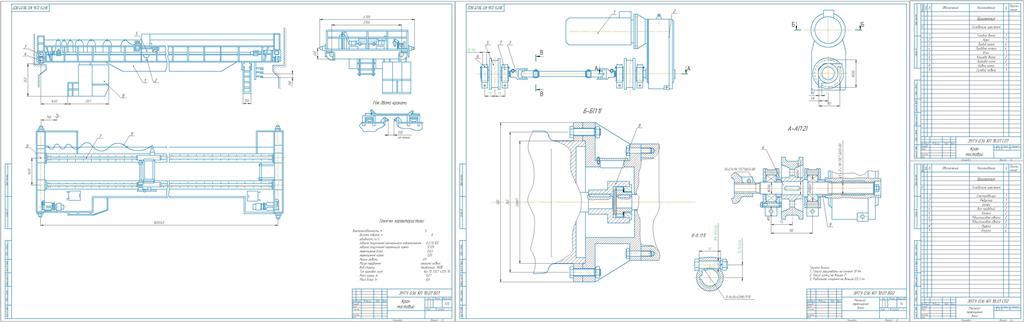

Состав: Кран мостовой (ВО), кран мостовой (СП), Механизм перемещения тележки (ВО), механизм перемещения тележки (СП), ПЗ Язык документа

Софт: КОМПАС-3D V15

Файлы:
2 Механизм передвижения.cdw
2 Механизм передвижения спец.cdw
1. Общий вид.cdw
1. Общий вид спец.cdw
Записка Кран.docx
