Кран мостовой 10 тонн

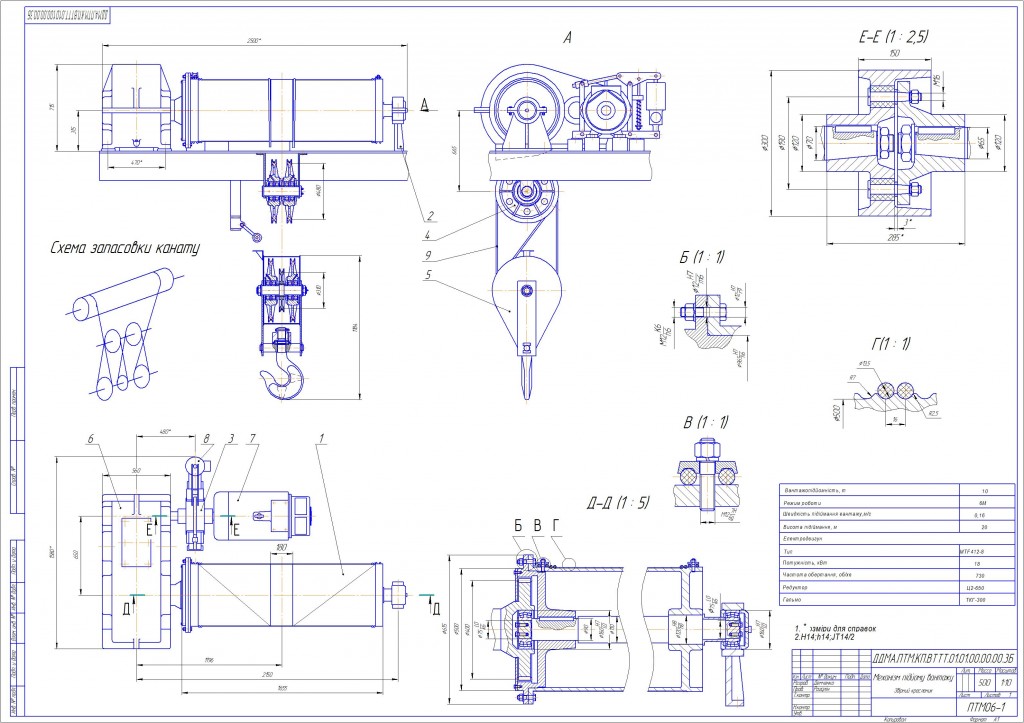

Механізм підйому вантажу:

Тип крана – мостовий, електричний загального призначення
Номінальна вантажопідйомність крана Qн = 10 Т.
Швидкість підйому вантажу Vвн = 0,16 м/с.
Висота підйому вантажу Н = 20 м.
Швидкість пересування візка Vв = 0,4 м/с.
Швидкість пересування крана Vкр = 1,6 м/с.
Проліт крана L = 16 м.
Група режиму роботи:
Режимна група крана 7К.
Режимна група механізмів 6М.
Рід струму змінний
Напруга 380В.
Состав А1-лист

МЕХАНІЗМ ПЕРЕСУВАННЯ ВАНТАЖНОГО ВІЗКА
Швидкість пересування візка =0,4 м/с;
Режимна група механізму 6М.
А1-лист
Помимо этого имеется также

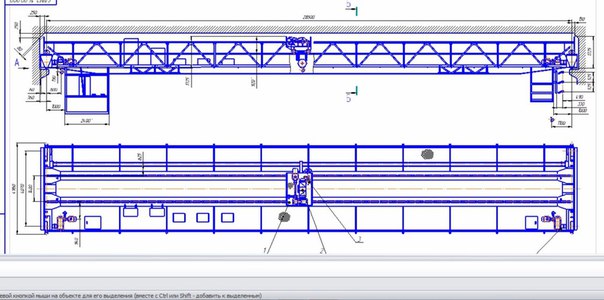

Общий вид крана А1-лист
Деталировка А1-лист
Записка
Спецификация

Состав: Общий вид крана А1, механизм подъема А1, механизм передвижения тележки А1, деталировка буксового узла А1 Язык документа

Софт: Компас v13 CDW

Файлы:

Каталог / Машиностроение и механика / Кран мостовой 10 тонн

Курсовой ГТТ Демченко\1 записка мм.docx
Курсовой ГТТ Демченко\1 записка.docx
Курсовой ГТТ Демченко\1 РОЗРАХУНОК МЕХАНІЗМІВ ВАНТАЖОПІДЙОМНОГО КРАНА.docx
Курсовой ГТТ Демченко\21.docx
Курсовой ГТТ Демченко\патент.docx
Курсовой ГТТ Демченко\Спецификация 1.doc
Курсовой ГТТ Демченко\Спецификация 2.doc
Курсовой ГТТ Демченко\Чертежи\Блок.cdw
Курсовой ГТТ Демченко\Чертежи\Вал.cdw
Курсовой ГТТ Демченко\Чертежи\Кран общий вид cc.cdw
Курсовой ГТТ Демченко\Чертежи\Механизм передвижения cc.cdw
Курсовой ГТТ Демченко\Чертежи\Механизм подъёма cc.cdw
Курсовой ГТТ Демченко\Чертежи\Подвеска.cdw
Курсовой ГТТ Демченко\Чертежи
Курсовой ГТТ Демченко
